DEWMARK Concrete SG 62 — несъёмная опалубка с синусоидальными полосами на всю высоту для швов бетонных полов: склады и логистические центры, цеха, торговые комплексы, паркинги — монолитные бетонные полы под проезд погрузчиков, в том числе погрузчики со стальными колёсами. Раскрытие шва до 25 мм.
Устройство

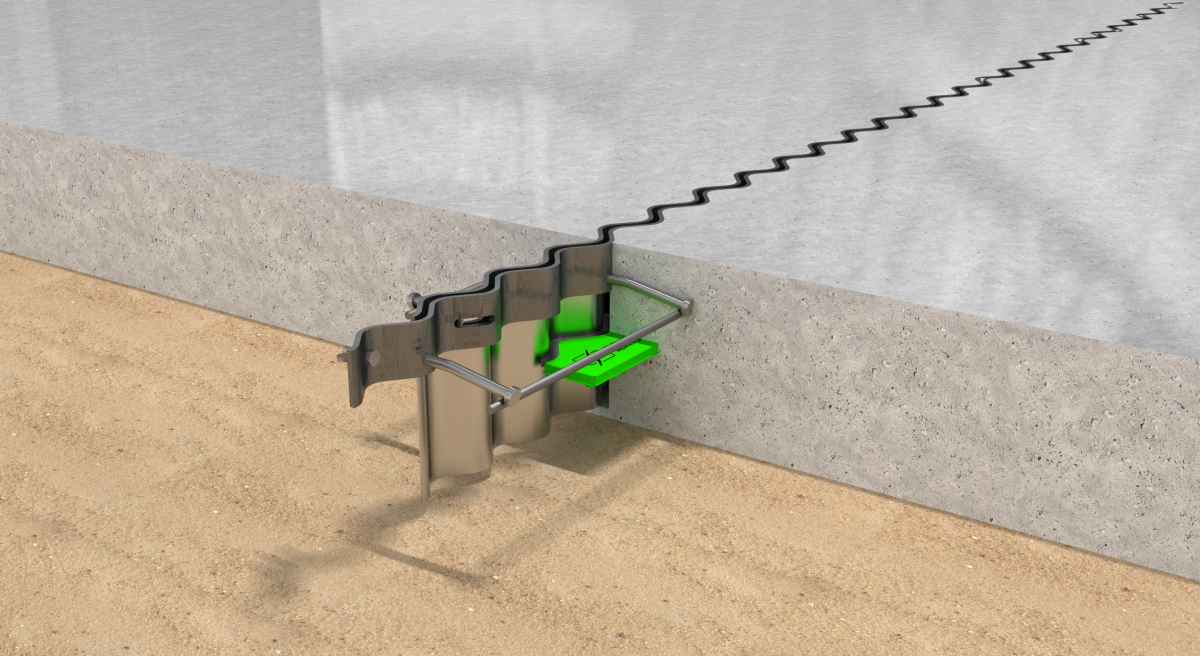

Опалубку ставят по линии будущего шва до заливки и оставляют в полу. Кромки шва защищают гофрированные стальные синус-полосы 5×50 мм, ниже — гофрированное основание, в бетон уходит арматурный каркас. В плане шов — синусоида: колесо проходит его без удара. Через шов проходит опорная пластина: одной стороной она замоноличена в бетон, другой ходит в кожухе. Шов может раскрываться, а нагрузка от колеса передаётся на соседнюю плиту — кромки не проседают и не скалываются. Hp — высота профиля, её подбирают под толщину плиты.
| Тип стыка | синусоидальный, гофрированные полосы 5×50 мм |
|---|---|
| Раскрытие шва | до 25 мм |
| Высота профиля Hp | под толщину плиты |
| Опорные пластины | 5 или 8 мм — по нагрузке |
| Исполнение полос | сталь; на заказ — горячее цинкование или нержавеющая сталь AISI 304 |
Нагрузка от погрузчиков
Тип опорной пластины подбирают по категории погрузчика и раскрытию шва (по расчёту нагрузок DEWMARK):
| Категория погрузчика | Грузоподъёмность, кН | Нагрузка на колесо Qk, кН |
|---|---|---|
| G1 | 10 | 12,5 |
| G2 | 15 | 15 |
| G3 | 25 | 31,5 |
| G4 | 40 | 45 |
| G5 | 60 | 70 |
| G6 | 80 | 85 |
| Пластина | Размер, мм | Шаг, мм | Цвет кожуха |
|---|---|---|---|
| 60/OP-5 | 150 × 120 × 5 | 600 | зелёный |
| 60/OP-8 | 150 × 130 × 8 | 600 | оранжевый |
| 60/OP-8XL | 180 × 140 × 8 | 500 | красный |
Как подобрать
Синус-пластины сверху вместо полос на всю высоту — SG 63 или SG 64. Пришлите толщину плиты, шаг захваток и тип погрузчиков — подберём профиль и пластины. Все системы — в разделе «Несъёмная опалубка для промышленных полов».
Документы
Документы производителя: спецификация PDF, расчёт нагрузок. Чертежи — по запросу.
Цена и заказ
Цена зависит от высоты профиля, типа опорных пластин и метража — пришлите толщину плиты и метраж швов, коммерческое предложение — в течение 30 минут, счёт — в течение часа. Доставка из Санкт-Петербурга.
