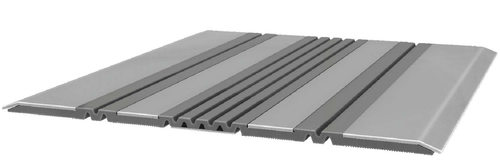

ДПП — профиль для промышленных полов с большим вертикальным перемещением. 14 типоразмеров под ширину шва от 20 до 120 мм, включая специальные исполнения ДППс и ДППм.
Допустимая нагрузка — до 2,1 МПа. Перемещения: сжатие 10 мм, растяжение 10–12 мм, вертикальный сдвиг 70 мм. По вертикальному сдвигу это одна из самых подвижных серий линейки — серию берут там, где плиты работают с разной осадкой.
Исполнения
Прижимная накладка — алюминий без покрытия (АН), окрашенная сталь 3 мм (СО) или нержавеющая сталь 3 мм (СН). Цена растёт в этом же порядке, разница между крайними исполнениями примерно двукратная. Нержавеющая сталь — для цехов с водой и химией.
В специальных исполнениях ДППс под компенсатор укладывается плоская планка П-60-СО из окрашенной стали. Она входит в состав и в цену устройства, отдельно не поставляется.
Как подобрать
Число после дроби — номинальная ширина деформационного шва в миллиметрах. Замеряйте шов в нескольких точках и берите максимум.
Таблица марок ДПП: перемещения, размеры, нагрузка
По заводскому описанию серии ДПП (PDF). Компенсатор из термоэластопласта (ТЭП). A — ширина шва, под которую рассчитана марка (у серии ДП — диапазон), B = C — полная ширина устройства на поверхности.
Накладные ДПП
Прижимные планки: АН — алюминий 4 мм, СО — окрашенная сталь 3 мм, СН — нержавеющая сталь 3 мм. Нажмите на исполнение, чтобы открыть карточку.
Специальные ДППс
Широкий компенсатор под швы с большим вертикальным сдвигом; планки только стальные (СО, СН). Под компенсатором — стальная планка П-60-СО, она входит в комплект и в цену.
Стеновые ДППм
Декоративное обрамление швов стен и перегородок; планки из алюминия (АН). Нагрузка не нормируется.
| Марка и исполнения | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа | |||
|---|---|---|---|---|---|---|---|
| сжатие | растяжение | сдвиг верт. | A | B = C | |||
| ППм1-180/050 | 5 | 8 | 8 | 50 | 200 | — | |
| ППм1-210/080 | 8 | 12 | 12 | 80 | 230 | — | |
| ППм1-230/100 | 10 | 15 | 15 | 100 | 250 | — | |
| ППм1-250/120 | 10 | 15 | 15 | 120 | 280 | — | |
Перемещения допустимые: сжатие и растяжение шва, вертикальный сдвиг берегов.
Отгрузка
Длина хлыста зависит от накладки: алюминий — 3 м, окрашенная сталь — 1–1,2 м, нержавеющая — 1–1,48 м. Метраж округляется вверх до целого числа хлыстов. Со склада завода 1–2 рабочих дня при оплате до 12:00.
Устройство узла и нормативные требования — на странице «Устройство деформационных швов». Подбор — в подборщике. Серии под другую нагрузку — от стен до погрузчиков на бандажных шинах — в каталоге деформационных швов АКВАСТОП.
