ДШКА — устройство с алюминиевыми направляющими и компенсатором из термоэластопласта (ТЭП) для средних и тяжёлых нагрузок. Накладные, закладные, угловые, угловые на опорах и фасадные исполнения под швы от 20 до 110 мм, фасадные — до 210 мм.
Допустимая нагрузка — от 0,7 до 1,8 МПа. Паркинги, склады, производственные полы под технику средней массы. Нагрузку определяют по самой тяжёлой технике, которая заезжает на шов хотя бы изредка.
Исполнения
Накладное (ДШКА-0) монтируется по готовому шву, закладные с направляющими 16, 30, 50 и 75 мм встают в тело конструкции до бетонирования. Есть фасадное исполнение ДШКА-ФАС для вертикальных швов. 15 марок — угловые, для примыканий «пол-стена», «стена-стена» и ступеней.
Как подобрать
Число после дроби — номинальная ширина деформационного шва в миллиметрах: ДШКА-0/070 ставится в шов 70 мм. Ширина номинальная, поэтому подбор ведут по замеру в самом широком месте шва: там, где берега разошлись сильнее проектного, устройство меньшего типоразмера не перекроет зазор.
Таблица марок ДШКА: перемещения, размеры, нагрузка
По заводскому описанию серии ДШКА с компенсаторами K3 (PDF) — по нему сделаны все марки ДШКА в каталоге. Компенсатор из термоэластопласта (ТЭП), направляющие алюминиевые. A — номинальная ширина шва (число в марке), B — видимая ширина на поверхности, C — полная ширина с закладными направляющими. У ДШКА нагрузка зависит и от компенсатора, и от высоты направляющей. Марка открывает карточку с ценой.

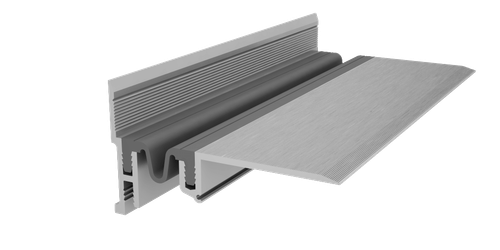

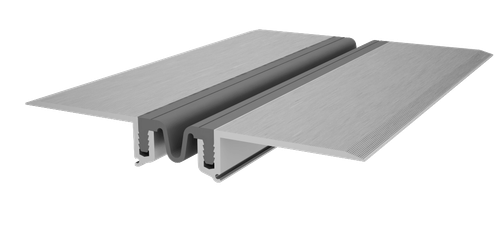

Накладные ДШКА-0 и ДШКА-0-УГЛ
Ставятся на готовый пол.
Закладные ДШКА-16 и ДШКА-16-УГЛ
Направляющая высотой 16 мм.

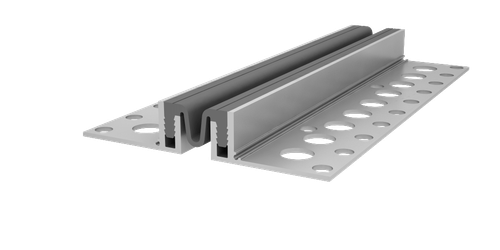

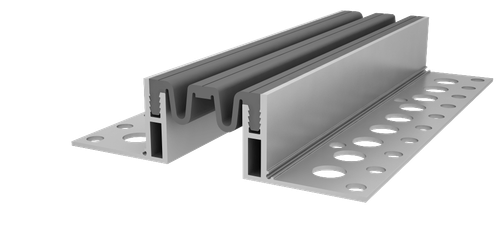

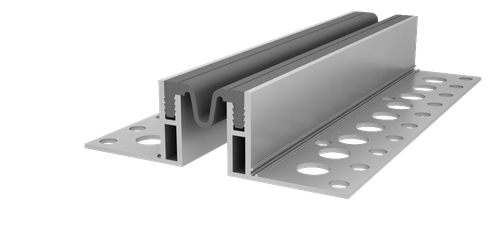

Закладные ДШКА-30, ДШКА-50, ДШКА-75
H — высота закладной направляющей: 30, 50 или 75 мм. Размеры одинаковые, нагрузка с ростом высоты снижается. Нажмите на высоту, чтобы открыть карточку.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа |
|---|
| сжатие | растяжение | сдвиг верт. | A прямое / угловое | B прямое / угловое | C прямое / угловое | H 30 | H 50 | H 75 |
|---|
| ДШКА-H/020305075 | ДШКА-H-УГЛ/040305075 | К3-044 | 15 | 35 | 10 | 20 / 40 | 50 / 55 | 165 / 112 | 1,20 | 1,20 | 0,90 |
| ДШКА-H/030305075 | ДШКА-H-УГЛ/050305075 | К3-054 | 20 | 45 | 12 | 30 / 50 | 60 / 65 | 175 / 122 | 1,20 | 1,20 | 0,90 |
| ДШКА-H/040305075 | ДШКА-H-УГЛ/060305075 | К3-064 | 30 | 75 | 15 | 40 / 60 | 70 / 75 | 185 / 132 | 1,20 | 1,20 | 0,90 |
| ДШКА-H/050305075 | ДШКА-H-УГЛ/070305075 | К3-074 | 40 | 80 | 20 | 50 / 70 | 80 / 85 | 195 / 142 | 1,20 | 0,90 | 0,90 |
| ДШКА-H/070305075 | ДШКА-H-УГЛ/090305075 | К3-094 | 45 | 80 | 25 | 70 / 90 | 100 / 105 | 215 / 162 | 0,90 | 0,90 | 0,70 |
Угловые ДШКА-УГЛ на опорах
С двойными стальными опорами КД из проволоки 8 мм; тип опоры выбирают по высоте узла H — от 120 до 245 мм. Описание (PDF), рекомендации по монтажу (PDF).
Фасадные ДШКА-ФАС
Для швов фасадов шириной до 210 мм, нагрузка — ветровая. По описанию ДШКА-ФАС (PDF); в таблице — марки действующего прейскуранта. Марки ДШКА-ФАС/060 и ДШКА-ФАС/070 есть в прейскуранте, но в описании завода их ещё нет — размеры уточним по запросу.
| Марка | Компенсатор | Перемещения, мм | Размеры, мм |
|---|
| сжатие | растяжение | сдвиг верт. | A | B = C |
|---|
| ДШКА-ФАС/080по запросу | К3-074 | 40 | 80 | 20 | 80 | 80 |
| ДШКА-ФАС/100по запросу | К3-094 | 45 | 80 | 25 | 100 | 100 |
| ДШКА-ФАС/115по запросу | К4-108 | 40 | 90 | 24 | 115 | 115 |
| ДШКА-ФАС/135по запросу | К4-128 | 60 | 150 | 30 | 135 | 135 |
| ДШКА-ФАС/155по запросу | К4-148 | 80 | 160 | 40 | 155 | 155 |
| ДШКА-ФАС/170по запросу | К5-163 | 70 | 150 | 40 | 170 | 170 |
| ДШКА-ФАС/195по запросу | К4-188 | 90 | 160 | 50 | 195 | 195 |
| ДШКА-ФАС/210по запросу | К5-203 | 85 | 170 | 50 | 210 | 210 |
Перемещения допустимые: сжатие и растяжение шва относительно номинальной ширины, вертикальный сдвиг берегов.
Отгрузка
Хлыстами по 3 погонных метра, метраж округляется вверх до кратного трём. Зенковка под потайной крепёж выполняется по запросу и влияет на срок изготовления. Со склада завода 1–2 рабочих дня при оплате до 12:00.
Конструкция узла и нормы — на странице «Устройство деформационных швов». Подбор марки — в подборщике. Серии под другую нагрузку — от стен до погрузчиков на бандажных шинах — в каталоге деформационных швов АКВАСТОП.
Не уверены, деформационный это шов или компенсационный, и какой профиль подходит под вашу толщину стяжки — смотрите разбор: Швы в стяжке и бетонных полах: какой профиль ставить и когда.
