ДШС — декоративное устройство для стен, потолков и пешеходных зон. 36 типоразмеров под ширину шва от 20 до 260 мм — самый широкий диапазон в линейке при самой доступной цене, от 919 ₽ за погонный метр.
По нагрузкам эта серия не подбирается — она предназначена для конструкций, где транспортной нагрузки на шов нет. Если по шву ездит техника, смотрите ДШКА или ДША.
Исполнения
Накладное (ДШС-0) и закладное под штукатурку (ДШС-16). Половина марок — угловые, в том числе исполнение УГЛ.Ш для оштукатуренных углов: профиль утапливается заподлицо с отделкой.
Как подобрать
Число после дроби — номинальная ширина деформационного шва в миллиметрах. В стенах фактическая ширина обычно ближе к проектной, чем в полах, но замер всё равно надёжнее: берите максимальное расстояние между берегами.
Таблица марок ДШС: перемещения и размеры
По заводскому описанию серии ДШС (PDF), в таблице — марки действующего прейскуранта. Направляющие алюминиевые, компенсатор из термоэластопласта (ТЭП). A — номинальная ширина шва (число в марке), B — видимая ширина на поверхности, C — полная ширина с закладными направляющими. Марка открывает карточку с ценой.
Накладные ДШС-0, ДШС-0-УГЛ
Монтируются по выровненной поверхности стен и потолков.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм |
|---|
| сжатие | растяжение | сдвиг верт. | A | B прям. / угл. | C прям. / угл. |
|---|
| | С1-022 | 5 | 10 | 20 | 30 | 107 / 68 | 107 / 68 |
| | С1-037 | 10 | 15 | 30 | 45 | 122 / 83 | 122 / 83 |
| | С1-052 | 15 | 25 | 80 | 65 | 142 / 103 | 142 / 103 |
| | С1-067 | 20 | 50 | 100 | 80 | 157 / 118 | 157 / 118 |
| | С1-082 | 35 | 60 | 120 | 100 | 177 / 138 | 177 / 138 |
| | С2-120 | 40 | 50 | 140 | 135 | 212 / 173 | 212 / 173 |
| | С3-140 | 45 | 50 | 150 | 150 | 227 / 188 | 227 / 188 |
| | С2-160 | 60 | 70 | 190 | 180 | 257 / 218 | 257 / 218 |
| | С2-200 | 110 | 70 | 280 | 250 | 327 / 288 | 327 / 288 |

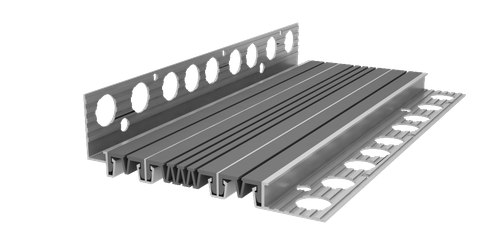

Закладные (под штукатурку) ДШС-16, ДШС-16-УГЛ.Ш
Направляющая 16 мм утапливается под штукатурку, профиль выходит заподлицо с отделкой; угловые — УГЛ.Ш.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм |
|---|
| сжатие | растяжение | сдвиг верт. | A прям. / УГЛ.Ш | B | C прям. / УГЛ.Ш |
|---|
| ДШС-16-УГЛ.Ш/040по запросу | С1-022 | 5 | 10 | 20 | 20 / 40 | 34 | 102 / 81 |
| | С1-037 | 10 | 15 | 30 | 35 / 55 | 49 | 117 / 96 |
| ДШС-16-УГЛ.Ш/075по запросу | С1-052 | 15 | 25 | 80 | 55 / 75 | 69 | 137 / 116 |
| ДШС-16-УГЛ.Ш/090по запросу | С1-067 | 20 | 50 | 100 | 70 / 90 | 85 | 152 / 131 |
| | С1-082 | 35 | 60 | 120 | 90 / 110 | 105 | 172 / 151 |
| ДШС-16-УГЛ.Ш/150по запросу | С2-120 | 40 | 50 | 140 | 130 / 150 | 144 | 212 / 191 |
| ДШС-16-УГЛ.Ш/170по запросу | С3-145 | 50 | 50 | 170 | 150 / 170 | 164 | 232 / 211 |
| ДШС-16-УГЛ.Ш/190по запросу | С2-160 | 60 | 70 | 190 | 170 / 190 | 184 | 252 / 231 |
| ДШС-16-УГЛ.Ш/260по запросу | С2-200 | 110 | 70 | 280 | 240 / 260 | 254 | 322 / 301 |
Перемещения допустимые: сжатие и растяжение шва относительно номинальной ширины, вертикальный сдвиг берегов. Нагрузка на устройства не нормируется — серия для швов, по которым не ходят. «По запросу» — позиция есть в прейскуранте завода, но карточки на сайте нет: наличие и цену уточним.
Отгрузка
Хлыстами по 3 погонных метра, метраж округляется вверх до кратного трём. Со склада завода 1–2 рабочих дня при оплате до 12:00.
Конструкция узла и нормы — на странице «Устройство деформационных швов». Подбор — в подборщике. Серии под другую нагрузку — от стен до погрузчиков на бандажных шинах — в каталоге деформационных швов АКВАСТОП.
