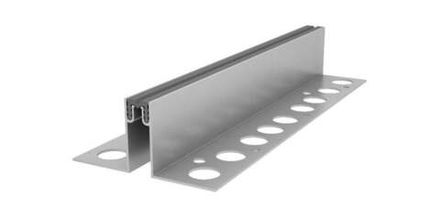

ДШЛ — лёгкая серия дилатационных устройств для полов с умеренной пешеходной нагрузкой, а также для стен и потолков. Алюминиевый профиль с компенсатором из термоэластопласта, 32 марки под ширину шва от 10 до 40 мм — самые узкие швы в каталоге, от 881 ₽/м.
Допустимая нагрузка — 0,03–0,05 МПа. Это квартиры, офисы, гостиничные коридоры, школы и поликлиники — полы, по которым ходят люди, но не ездит техника. Для вокзалов, торговых центров и переходов с плотным потоком нужна серия ДШВ, для автомобилей — ДШО и ДША.
Исполнения
Число после серии — высота закладной части в миллиметрах. ДШЛ-0 — накладное, монтируется по готовому шву и покрытию. ДШЛ-15, ДШЛ-30 и ДШЛ-50 — закладные: устанавливаются до устройства покрытия, верх профиля выходит заподлицо с плиткой, стяжкой или наливным полом соответствующей толщины. Половина марок — угловые (УГЛ) для примыканий «пол-стена», «стена-стена» и ступеней.
Как подобрать
Число после дроби — номинальная ширина деформационного шва: ДШЛ-15/020 ставится в шов 20 мм. Ширину замеряют в самом широком месте и берут ближайший больший типоразмер. Длина хлыста 3 м, заказ округляется вверх до кратного трём. Со склада завода 1–2 рабочих дня при оплате до 12:00.
Таблица марок ДШЛ: перемещения, размеры, нагрузка
По заводскому описанию серии ДШЛ для полов (PDF); для стен и потолков — отдельное описание (PDF). Направляющие алюминиевые, компенсатор из термоэластопласта (ТЭП), меняется при износе. A — номинальная ширина шва (число в марке), B — видимая ширина на поверхности, C — полная ширина с закладными направляющими. Марка открывает карточку с ценой.
Накладные ДШЛ-0, ДШЛ-0-УГЛ
Ставятся на готовый пол.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа |
|---|
| сжатие | растяжение | сдвиг верт. | A | B = C прям. / угл. |
|---|
| | Л1-017 | 2 | 4 | 10 | 20 | 120 / 70 | 0,05 |
| | Л2-021 | 3 | 10 | 20 | 25 | 125 / 75 | 0,05 |
| | Л1-027 | 5 | 4 | 15 | 30 | 130 / 80 | 0,03 |
ДШЛ-0/040по запросу | ДШЛ-0-УГЛ/040по запросу | Л1-037 | 15 | 5 | 20 | 40 | 140 / 90 | — |
Закладные ДШЛ-15, ДШЛ-15-УГЛ
Монтируются до бетонирования, поверхность заподлицо.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа |
|---|
| сжатие | растяжение | сдвиг верт. | A | B | C прям. / угл. |
|---|
| | Л1-017 | 2 | 4 | 10 | 10 | 20 | 110 / 65 | 0,05 |
| | Л2-021 | 3 | 10 | 20 | 15 | 25 | 115 / 70 | 0,05 |
| | Л1-027 | 5 | 4 | 15 | 20 | 30 | 120 / 75 | 0,03 |
ДШЛ-15/030по запросу | | Л1-037 | 15 | 5 | 20 | 30 | 40 | 130 / 85 | — |

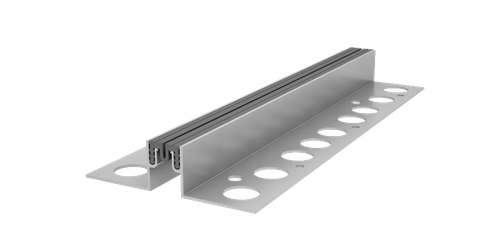

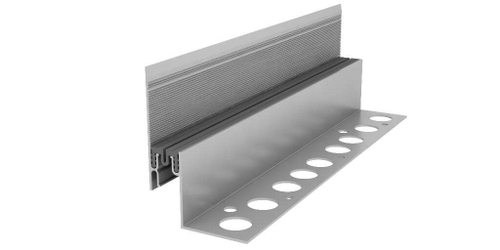

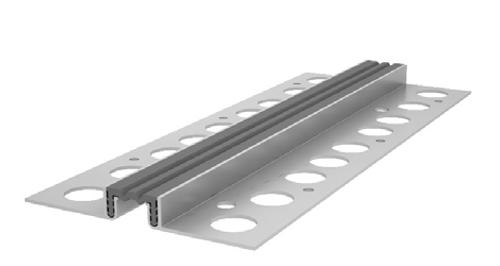

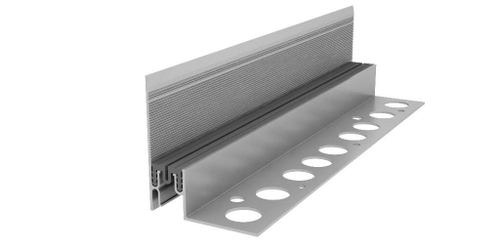

Закладные ДШЛ-30, ДШЛ-50
Монтируются до бетонирования, поверхность заподлицо. H — высота закладной направляющей (30, 50 мм); размеры и нагрузка от неё не зависят. Нажмите на высоту, чтобы открыть карточку.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа |
|---|
| сжатие | растяжение | сдвиг верт. | A | B | C прям. / угл. |
|---|
| | Л1-017 | 2 | 4 | 10 | 15 | 20 | 110 / 65 | 0,05 |
| | Л2-021 | 3 | 10 | 20 | 20 | 25 | 115 / 70 | 0,05 |
ДШЛ-H/0253050 | ДШЛ-H-УГЛ/0253050 | Л1-027 | 5 | 4 | 15 | 25 | 30 | 120 / 75 | 0,03 |
| | Л1-037 | 15 | 5 | 20 | 35 | 40 | 130 / 85 | — |
Перемещения допустимые: сжатие и растяжение шва относительно номинальной ширины, вертикальный сдвиг берегов. Прочерк в графе нагрузки — значение в описании завода не указано, уточним по запросу. «По запросу» — позиция есть в прейскуранте завода, но карточки на сайте нет.
Как устроен деформационный шов целиком и что говорят нормы о шаге и ширине швов — на странице «Устройство деформационных швов». Подобрать марку по параметрам объекта можно в онлайн-подборщике. Серии под другую нагрузку — от стен до погрузчиков на бандажных шинах — в каталоге деформационных швов АКВАСТОП.
