ДША — самая ходовая серия для полов. Алюминиевые направляющие, сменный компенсатор, 60 типоразмеров под ширину шва от 30 до 205 мм — один из самых широких диапазонов в линейке.
Допустимая нагрузка — от 0,03 до 0,35 МПа в зависимости от типоразмера. Пешеходные зоны, торговые залы, паркинги для легкового транспорта, склады с лёгкой техникой. Нагрузку определяют по самой тяжёлой технике, которая заезжает на шов хотя бы изредка.
Если по шву ездят погрузчики, смотрите усиленные версии той же конструкции — ДША.Т до 2,0 МПа и ДША.ТС до 3,0 МПа.
Исполнения
Накладное (ДША-0) ставится на готовый пол, закладные с направляющими высотой 15, 30, 50 и 75 мм монтируются до бетонирования и дают поверхность заподлицо. Половина марок — угловые, для примыканий «пол-стена», «стена-стена» и ступеней.
Как подобрать
Число после дроби — номинальная ширина деформационного шва в миллиметрах: ДША-30/050 — закладное устройство с направляющей 30 мм для шва 50 мм. Ширина номинальная: фактическое расстояние между берегами после бетонирования отличается от проектного, поэтому замеряйте шов в нескольких точках и берите максимум.
Таблица марок ДША: перемещения, размеры, нагрузка
По заводскому описанию серии ДША (PDF). Перемещения и нагрузку задаёт компенсатор. A — номинальная ширина шва (число в марке), B — видимая ширина на поверхности, C — полная ширина с закладными направляющими. Марка открывает карточку с ценой.

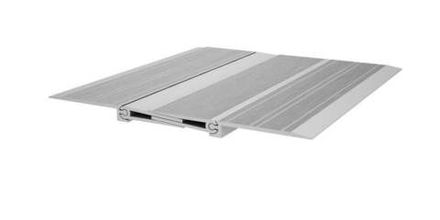

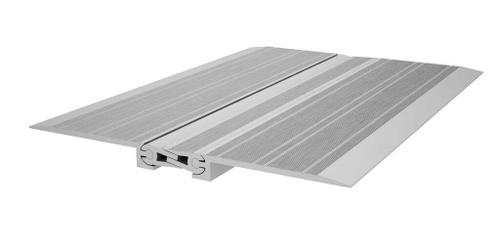

Накладные ДША-0 и ДША-0-УГЛ
Ставятся на готовый пол.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа | ||||
|---|---|---|---|---|---|---|---|---|---|
| сжатие | растяжение | сдвиг верт. | A | B = C прямое | B = C угловое | ||||
| ДША-0/055 | ДША-0-УГЛ/055 | А1-030 | 5 | 5 | 4 | 55 | 225 | 140 | 0,35 |
| ДША-0/075по запросу | ДША-0-УГЛ/075 | А1-050 | 10 | 10 | 9 | 75 | 245 | 160 | 0,25 |
| ДША-0/105 | ДША-0-УГЛ/105по запросу | А1-070 | 15 | 15 | 13 | 105 | 275 | 190 | 0,10 |

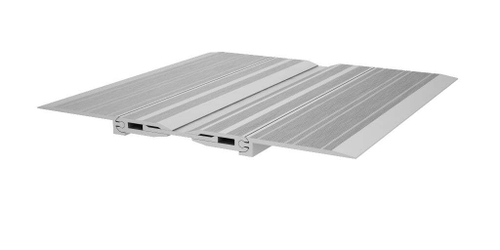

| ДША-0/135 | ДША-0-УГЛ/135по запросу | А2-130 | 30 | 24 | 17 | 135 | 305 | 220 | 0,05 |

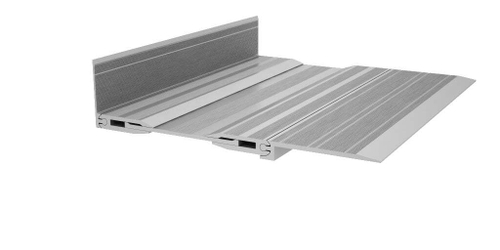

| ДША-0/175по запросу | ДША-0-УГЛ/175 | А2-170 | 30 | 24 | 22 | 175 | 345 | 260 | 0,05 |
| ДША-0/205 | ДША-0-УГЛ/205по запросу | А2-200 | 30 | 24 | 27 | 205 | 375 | 290 | 0,03 |

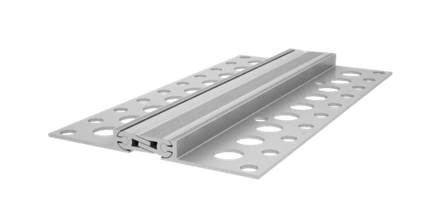

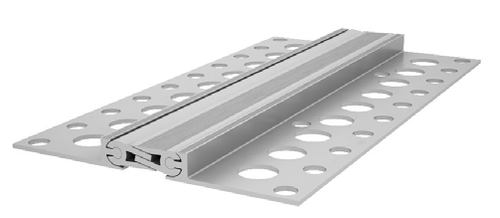

Закладные ДША-15, ДША-30, ДША-50, ДША-75
Монтируются до бетонирования, поверхность заподлицо. H — высота закладной направляющей (15, 30, 50 или 75 мм) под толщину стяжки или покрытия; размеры и нагрузка от неё не зависят. Нажмите на высоту, чтобы открыть карточку.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа | ||||
|---|---|---|---|---|---|---|---|---|---|
| сжатие | растяжение | сдвиг верт. | A прямое / угловое | B | C прямое / угловое | ||||
| ДША-H/03015305075 | ДША-H-УГЛ/04315305075 | А1-030 | 5 | 5 | 4 | 30 / 43 | 55 | 170 / 113 | 0,35 |
| ДША-H/05015305075 | ДША-H-УГЛ/06315305075 | А1-050 | 10 | 10 | 9 | 50 / 63 | 75 | 190 / 133 | 0,25 |
| ДША-H/08015305075 | ДША-H-УГЛ/09315305075 | А1-070 | 15 | 15 | 13 | 80 / 93 | 105 | 220 / 163 | 0,10 |
| ДША-H/11015305075 | ДША-H-УГЛ/12315305075 | А2-130 | 30 | 24 | 17 | 110 / 123 | 135 | 250 / 193 | 0,05 |
| ДША-H/15015305075 | ДША-H-УГЛ/16315305075 | А2-170 | 30 | 24 | 22 | 150 / 163 | 175 | 290 / 233 | 0,05 |
| ДША-H/18015305075 | ДША-H-УГЛ/19315305075 | А2-200 | 30 | 24 | 27 | 180 / 193 | 205 | 320 / 263 | 0,03 |
Перемещения допустимые: сжатие и растяжение шва относительно номинальной ширины, вертикальный сдвиг берегов. Если расчётное раскрытие больше, берите следующий типоразмер. «По запросу» — марка есть в каталоге завода, но карточки на сайте нет: наличие и цену уточним по запросу.
Отгрузка
Хлыстами по 3 погонных метра, метраж округляется вверх до кратного трём. Со склада завода 1–2 рабочих дня при оплате до 12:00.
Конструкция узла, нормы по шагу и ширине швов, требования СТО НОСТРОЙ к монтажу — на странице «Устройство деформационных швов». Подбор по параметрам объекта — в подборщике. Серии под другую нагрузку — от стен до погрузчиков на бандажных шинах — в каталоге деформационных швов АКВАСТОП.
