ДГК — дилатационное устройство для стен, потолков и фасадов, где на шов нет нагрузки. Алюминиевый профиль с гибким компенсатором из термоэластопласта закрывает деформационный шов в отделке — штукатурке, плитке, гипсокартоне, навесном фасаде — и позволяет конструкции двигаться, не рвя отделку. Самый широкий ряд в каталоге: 54 марки под ширину шва от 18 до 125 мм, от 569 ₽/м.
Нагрузка — нет. ДГК ставят там, где по шву не ходят и не ездят: температурные и осадочные швы между блоками здания в стенах и потолках, швы фасадов, перегородок, парапетов. Для пола, даже с умеренной пешеходной нагрузкой, нужна серия ДШЛ.
Исполнения
Число после серии — высота закладной части в миллиметрах. ДГК-0 — накладное: монтируется по готовой отделке, полки крепятся с обеих сторон шва. ДГК-2 — закладное под тонкослойную отделку и окраску, ДГК-15 — закладное под штукатурку и плитку, профиль встаёт заподлицо с покрытием. 21 марка — угловые (ДГК-0-УГЛ, ДГК-2-УГЛ, ДГК-15-УГЛ.Ш) для примыканий «стена-потолок» и «стена-стена»; прямой профиль на угол не встаёт.
Как подобрать
Число после дроби — номинальная ширина деформационного шва в миллиметрах: ДГК-0/030 ставится в шов 30 мм. В стенах шов редко бывает ровным по всей высоте, поэтому ширину замеряют в самом широком месте и берут ближайший больший типоразмер. Длина хлыста 3 м, заказ округляется вверх до кратного трём. Со склада завода 1–2 рабочих дня при оплате до 12:00.
Таблица марок ДГК: перемещения и размеры

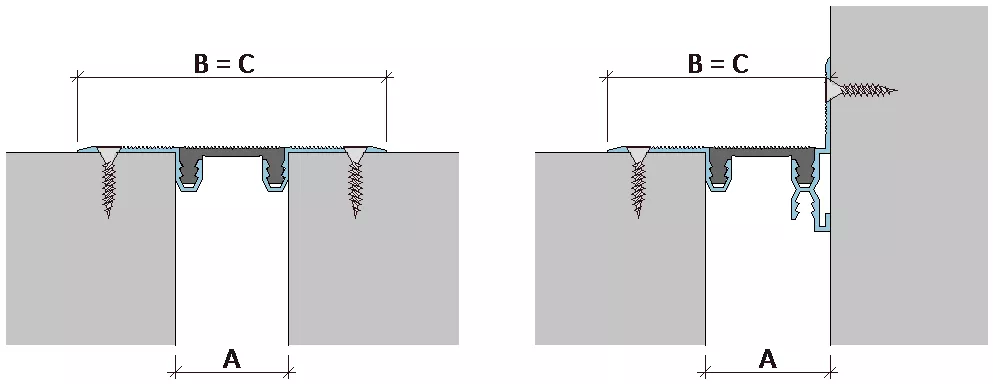

По заводскому описанию серии ДГК (PDF), в таблице — марки действующего прейскуранта. Направляющие алюминиевые, компенсатор из термоэластопласта (ТЭП). У марок до 50 мм на выбор два компенсатора одного размера: Г2 — с малым ходом, Г5 — с большим; шире 50 мм — только Г5. A — номинальная ширина шва (число в марке), B — видимая ширина на поверхности, C — полная ширина с закладными направляющими. Марка открывает карточку с ценой.
Накладные ДГК-0, ДГК-0-УГЛ

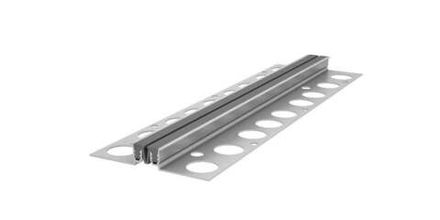

Монтируются по готовой отделке, полки крепятся с обеих сторон шва.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм |
|---|
| сжатие | растяжение | сдвиг верт. | A прям. / угл. | B = C прям. / угл. |
|---|
| | Г2-018 | 1 | 1 | 2 | 20 / 25 | 72 / 51 |
| Г5-018 | 2 | 10 | 5 |
| | Г2-028 | 1 | 1 | 2 | 30 / 35 | 82 / 61 |
| Г5-028 | 4 | 12 | 8 |
| | Г2-038 | 2 | 2 | 4 | 40 / 45 | 92 / 71 |
| Г5-038 | 6 | 22 | 12 |
| | Г2-048 | 2 | 2 | 4 | 50 / 55 | 102 / 81 |
| Г5-048 | 8 | 26 | 16 |
| | Г5-068 | 12 | 38 | 24 | 70 / 75 | 122 / 101 |
| | Г5-088 | 16 | 50 | 32 | 90 / 95 | 142 / 121 |
| | Г5-118 | 22 | 62 | 44 | 120 / 125 | 172 / 151 |
Закладные ДГК-2, ДГК-2-УГЛ
Закладная направляющая 2 мм — под тонкослойную отделку и окраску.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм |
|---|
| сжатие | растяжение | сдвиг верт. | A прям. / угл. | B прям. / угл. | C прям. / угл. |
|---|
| | Г2-018 | 1 | 1 | 2 | 20 / 25 | 21 / 24 | 72 / 51 |
| Г5-018 | 2 | 10 | 5 |
| | Г2-028 | 1 | 1 | 2 | 30 / 35 | 31 / 34 | 82 / 61 |
| Г5-028 | 4 | 12 | 8 |
| | Г2-038 | 2 | 2 | 4 | 40 / 45 | 41 / 44 | 92 / 71 |
| Г5-038 | 6 | 22 | 12 |
| | Г2-048 | 2 | 2 | 4 | 50 / 55 | 51 / 54 | 102 / 81 |
| Г5-048 | 8 | 26 | 16 |
| | Г5-068 | 12 | 38 | 24 | 70 / 75 | 71 / 74 | 122 / 101 |
| | Г5-088 | 16 | 50 | 32 | 90 / 95 | 91 / 94 | 142 / 121 |
| | Г5-118 | 22 | 62 | 44 | 120 / 125 | 121 / 124 | 172 / 151 |
Закладные ДГК-15, ДГК-15-УГЛ.Ш

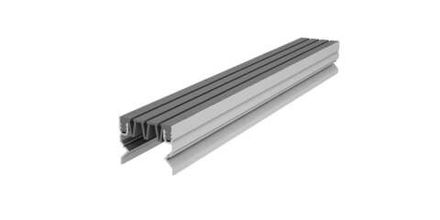

Закладная направляющая 15 мм — под штукатурку и плитку, профиль встаёт заподлицо с отделкой; угловые — УГЛ.Ш, под штукатурку.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм |
|---|
| сжатие | растяжение | сдвиг верт. | A прям. / УГЛ.Ш | B прям. / УГЛ.Ш | C прям. / УГЛ.Ш |
|---|
| | Г2-018 | 1 | 1 | 2 | 18 / 35 | 24 / 22 | 92 / 72 |
| Г5-018 | 2 | 10 | 5 |
| | Г2-028 | 1 | 1 | 2 | 28 / 45 | 34 / 32 | 102 / 82 |
| Г5-028 | 4 | 12 | 8 |
| | Г2-038 | 2 | 2 | 4 | 38 / 55 | 44 / 42 | 112 / 92 |
| Г5-038 | 6 | 22 | 12 |
| ДГК-15-УГЛ.Ш/065по запросу | Г2-048 | 2 | 2 | 4 | 48 / 65 | 54 / 52 | 122 / 102 |
| Г5-048 | 8 | 26 | 16 |
| ДГК-15-УГЛ.Ш/085по запросу | Г5-068 | 12 | 38 | 24 | 68 / 85 | 74 / 72 | 142 / 122 |
| ДГК-15-УГЛ.Ш/105по запросу | Г5-088 | 16 | 50 | 32 | 88 / 105 | 94 / 92 | 162 / 142 |
| ДГК-15-УГЛ.Ш/135по запросу | Г5-118 | 22 | 62 | 44 | 118 / 135 | 124 / 122 | 192 / 172 |
Фасадные ДГК-ФАС
Для швов фасадов.
| Марка | Компенсатор | Перемещения, мм | Размеры, мм |
|---|
| сжатие | растяжение | сдвиг верт. | A | B = C |
|---|
| Г2-028 | 1 | 1 | 2 | 30 | 34 |
| Г5-028 | 4 | 12 | 8 |
| Г2-038 | 2 | 2 | 4 | 40 | 44 |
| Г5-038 | 6 | 22 | 12 |
| Г2-048 | 2 | 2 | 4 | 50 | 54 |
| Г5-048 | 8 | 26 | 16 |
| Г5-068 | 12 | 38 | 24 | 70 | 74 |
| Г5-088 | 16 | 50 | 32 | 90 | 94 |
ДГК-ФАС/120по запросу | Г5-118 | 22 | 62 | 44 | 120 | 124 |
Перемещения допустимые: сжатие и растяжение шва относительно номинальной ширины, вертикальный сдвиг берегов. Нагрузка на устройства не нормируется — серия для швов, по которым не ходят и не ездят. «По запросу» — позиция есть в прейскуранте завода, но карточки на сайте нет: наличие и цену уточним.
Как устроен деформационный шов целиком и что говорят нормы о шаге и ширине швов — на странице «Устройство деформационных швов». Подобрать марку по параметрам объекта можно в онлайн-подборщике. Серии под другую нагрузку — от стен до погрузчиков на бандажных шинах — в каталоге деформационных швов АКВАСТОП.
