Несъёмная опалубка для пола — стальной профиль, который ставят по линии рабочего шва перед бетонированием захватки и оставляют в бетоне. Он работает как борт опалубки, армирует кромки шва стальными полосами и через опорные пластины передаёт нагрузку от колёс погрузчиков с плиты на плиту. Это решение для бетонных и промышленных полов складов, логистических центров, цехов и паркингов. БАЛТЕХ — официальный дилер DEWMARK, доставка из Санкт-Петербурга, коммерческое предложение — в течение 30 минут.
Зачем нужна несъёмная опалубка в промышленном полу
У края плиты бетон держит примерно половину той нагрузки, что в середине. Под погрузчиками кромки рабочих швов скалываются, плиты начинают «играть», колёса бьют на стыке — пол разрушается с краёв, а ремонт швов останавливает склад. Несъёмная опалубка решает это за одну установку:
- формирует ровный прямолинейный шов между захватками — отдельный борт и нарезка не нужны;
- закрывает кромки стальными полосами или пластинами — бетон не скалывается;
- опорные пластины держат соседние плиты в одной плоскости и передают нагрузку, при этом шов свободно раскрывается при усадке бетона.
Расчёт опорных пластин — по методике TR34 (4-е издание) и EN 1992-1-1, данные производителя — в карточках моделей.
Прямая или синус: два типа стыка
Прямая несъёмная опалубка
По кромкам шва — стальные полосы на анкерных упорах, стык прямой. Экономичный вариант для полов с полиуретановыми колёсами и умеренным движением: SG 61, SG 61/NV-ADJ с регулируемой высотой, SG 66, SG 67.
Синусоидальная несъёмная опалубка
Сверху — стальные пластины с синусоидальным зацеплением: колесо всегда опирается на сталь и проходит шов без удара, даже когда шов раскрылся. Для интенсивного движения, жёстких и стальных колёс, раскрытия шва до 25 мм: SG 63, SG 64 с регулируемой высотой, SG 62 с гофрированными полосами на всю высоту, SG 84.
Модели несъёмной опалубки DEWMARK Concrete
| Модель | Стык | Раскрытие шва | Высота | Особенности |
|---|---|---|---|---|
| SG 61 | прямой | до 20 мм | под плиту | монтаж на холдерах или сваркой |
| SG 61/NV-ADJ | прямой | до 20 мм | 90–350 мм, регулируемая | плиты 95–370 мм |
| SG 66 | прямой | 15–20 мм | под плиту | погрузчики G1–G6 |
| SG 67 | прямой | по запросу | по запросу | компактная |
| SG 63 | синус | 15–20 мм | под плиту | сертификат ГОСТ Р |
| SG 64 | синус | до 25 мм | регулируемая | любые колёса |
| SG 62 | синус на всю высоту | до 25 мм | под плиту | стальные колёса, цинкование / AISI 304 на заказ |

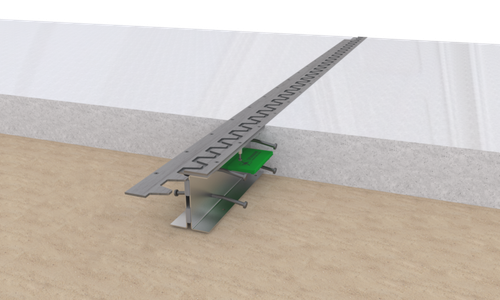

| SG 84 | синус | по запросу | по запросу | производство DEWMARK METALL, СПб |
Как подобрать
- Толщина плиты — по ней выбирают высоту профиля Hp. Для плит разной толщины на одном объекте удобны модели с регулируемой высотой.
- Категория погрузчиков — по ней подбирают опорные пластины (таблицы ниже).
- Колёса и интенсивность движения — полиуретановые колёса и умеренное движение: прямая опалубка; жёсткие колёса, высокая интенсивность, требование безударного проезда: синус.
- Раскрытие шва — зависит от размеров захваток и усадки бетона; до 20 мм — прямые модели, до 25 мм — SG 62 и SG 64.
| Категория погрузчика | Грузоподъёмность, кН | Нагрузка на колесо Qk, кН |
|---|---|---|
| G1 | 10 | 12,5 |
| G2 | 15 | 15 |
| G3 | 25 | 31,5 |
| G4 | 40 | 45 |
| G5 | 60 | 70 |
| G6 | 80 | 85 |
| Пластина | Размер, мм | Шаг, мм | Цвет кожуха |
|---|---|---|---|
| 60/OP-5 | 150 × 120 × 5 | 600 | зелёный |
| 60/OP-8 | 150 × 130 × 8 | 600 | оранжевый |
| 60/OP-8XL | 180 × 140 × 8 | 500 | красный |
Монтаж несъёмной опалубки по шагам
- Размечают линии захваток по проекту пола.
- Опалубку ставят на основание и крепят на холдерах (дюбелями) или сварочным методом, выставляют точно в отметку чистого пола; у моделей с регулируемой высотой — подкручивают по высоте.
- Устанавливают опорные пластины в кожухах с шагом 500–600 мм.
- Бетонируют первую захватку — опалубка служит её бортом.
- Бетонируют соседнюю захватку вплотную к опалубке; дальше шов раскрывается сам при усадке бетона, кромки защищены сталью.
Подробные инструкции производителя — в карточках моделей.
Несъёмная опалубка или закладной уголок?
Закладной уголок защищает кромку шва, но не передаёт нагрузку между плитами и не держит их в одной плоскости; для него всё равно нужен отдельный борт опалубки и штыри. Несъёмная опалубка совмещает борт, армирование кромок и передачу нагрузки — меньше операций на объекте и нет «ступеньки» на стыке под колесом.
Какие швы бывают в бетонном полу
Рабочий шов бетонирования (холодный шов) — граница захваток: здесь ставят несъёмную опалубку, подробно — в статье «Рабочий шов бетонирования в полу». Деформационные (изоляционные) швы — у колонн, стен и между частями здания: их закрывают профилями DEWMARK Standart и DEWMARK Heavy. Усадочные швы нарезают в плите после набора прочности.
Вопросы и ответы
Что такое несъёмная опалубка для пола? Стальной профиль, который остаётся в бетоне на линии рабочего шва: формирует шов, защищает кромки и передаёт нагрузку между плитами.
Чем она лучше нарезки швов? Нарезанный шов не армирован — кромки скалываются под погрузчиками. Опалубка закрывает кромки сталью и держит плиты в одной плоскости.
Можно ли без опорных пластин? Для полов под погрузчики — нет: пластины передают нагрузку через шов, без них плиты расходятся по высоте.
Чем заменить TERAJOINT (Peikko)? Системы TERAJOINT TJ6 и TJ8 из старых проектов заменяем на DEWMARK SG 61 и SG 61/NV-ADJ — по высоте профиля и опорным пластинам; таблица соответствия — на странице «Аналог TERAJOINT».
Сколько стоит несъёмная опалубка? Цена зависит от высоты профиля, типа стыка, опорных пластин и метража. Пришлите толщину плиты, схему захваток и тип погрузчиков — посчитаем за 30 минут.
Цена и заказ
Цена — по запросу: пришлите толщину плиты, метраж швов и категорию погрузчиков. Коммерческое предложение — в течение 30 минут, счёт — в течение часа. Официальный дилер DEWMARK, доставка из Санкт-Петербурга.
