DEWMARK Concrete SG 61/NV-ADJ — несъёмная опалубка с прямым стыком и регулируемой высотой для швов бетонных полов: склады и логистические центры, цеха, торговые комплексы, паркинги — монолитные бетонные полы под проезд погрузчиков. Высота профиля регулируется на объекте под толщину плиты от 95 до 370 мм.
Устройство

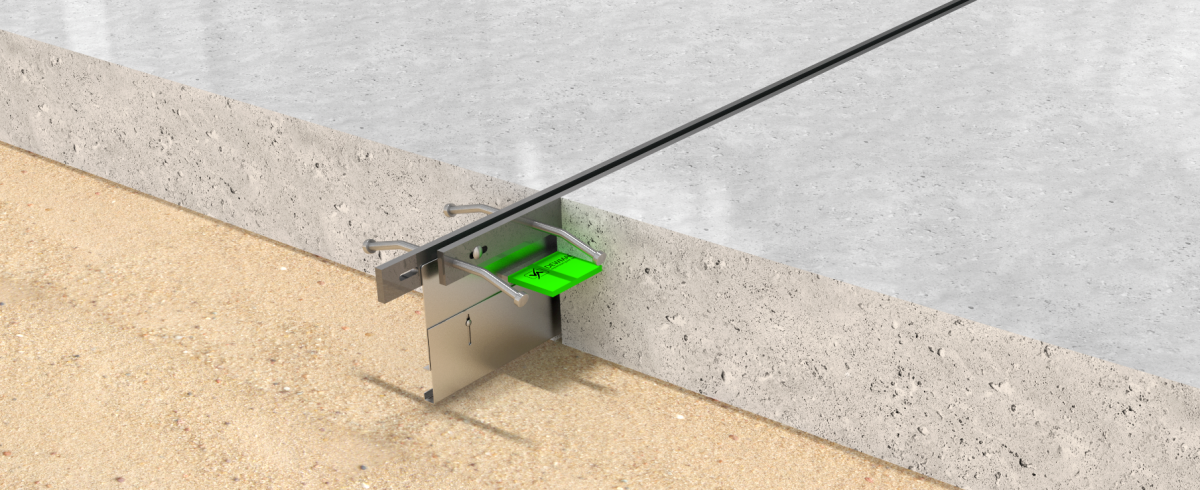

Опалубку ставят по линии будущего шва до заливки и оставляют в полу: по ней бетонируют захватку, затем соседнюю. По кромкам шва — стальные полосы заподлицо с полом на анкерных упорах, они защищают кромки бетона от сколов под колёсами погрузчиков. Высота профиля регулируется — опалубку выставляют точно в отметку пола без подрезки. Через шов проходит опорная пластина: одной стороной она замоноличена в бетон, другой ходит в кожухе. Шов может раскрываться, а нагрузка от колеса передаётся на соседнюю плиту — кромки не проседают и не скалываются. Hp — высота профиля, её подбирают под толщину плиты.
| Тип стыка | прямой |
|---|---|
| Раскрытие шва | до 20 мм |
| Опорные пластины | 60/OP-5, 60/OP-8, 60/OP-8XL (D = 5 / 8 / 8XL мм) |
| Длина элемента L | 3000 мм |
Типоразмеры по высоте (Hp — высота профиля, Hc — толщина плиты):
| Профиль | Hp, мм | Hc, мм | C, мм |
|---|---|---|---|
| SG 61-20/90(115)/NV-ADJ | 90–115 | 95–130 | 50 |
| SG 61-20/145(185)/NV-ADJ | 145–185 | 150–200 | 75 |
| SG 61-20/200(265)/NV-ADJ | 200–265 | 220–280 | 100 |
| SG 61-20/290(350)/NV-ADJ | 290–350 | 300–370 | 140 |
Аналог TERAJOINT. SG 61/NV-ADJ закрывает марки TERAJOINT TJ6-90…245 и TJ8-135…245 (Peikko) регулируемой высотой: 90(115), 145(185), 200(265) — без изготовления под каждую высоту. Таблица соответствия марок — на странице «Аналог TERAJOINT: чем заменить TJ6 и TJ8».
Нагрузка от погрузчиков
Тип опорной пластины подбирают по категории погрузчика и раскрытию шва (по расчёту нагрузок DEWMARK):
| Категория погрузчика | Грузоподъёмность, кН | Нагрузка на колесо Qk, кН |
|---|---|---|
| G1 | 10 | 12,5 |
| G2 | 15 | 15 |
| G3 | 25 | 31,5 |
| G4 | 40 | 45 |
| G5 | 60 | 70 |
| G6 | 80 | 85 |
| Пластина | Размер, мм | Шаг, мм | Цвет кожуха |
|---|---|---|---|
| 60/OP-5 | 150 × 120 × 5 | 600 | зелёный |
| 60/OP-8 | 150 × 130 × 8 | 600 | оранжевый |
| 60/OP-8XL | 180 × 140 × 8 | 500 | красный |
Как подобрать
Фиксированная высота — SG 61; регулируемая высота с синус-стыком — SG 64. Пришлите толщину плиты, шаг захваток и тип погрузчиков — подберём профиль и пластины. Все системы — в разделе «Несъёмная опалубка для промышленных полов».
Документы
Документы производителя: технические данные (EN), расчёт нагрузок. Чертежи — по запросу.
Цена и заказ
Цена зависит от высоты профиля, типа опорных пластин и метража — пришлите толщину плиты и метраж швов, коммерческое предложение — в течение 30 минут, счёт — в течение часа. Доставка из Санкт-Петербурга.
