ДША.Т — усиленная версия ДША под транспортную нагрузку. Держит до 2,0 МПа: это погрузчики на пневматических шинах и грузовой транспорт. 39 марок в каталоге под ширину шва от 55 до 140 мм.
Допустимая нагрузка — от 1,0 до 2,0 МПа. Логистические комплексы, производственные цеха, рампы, паркинги с грузовым движением. Нагрузку считают по самой тяжёлой технике, которая заезжает на шов хотя бы изредка.
Если техника на цельнолитых или полиуретановых шинах — нагрузка на шов выше, смотрите ДША.ТС до 3,0 МПа. Если по шву ходят только люди — достаточно ДША, он заметно дешевле.
Исполнения
Накладное (ДША.Т-0) и закладные с направляющими 15, 30, 50, 70 и 85 мм. Больше половины марок — угловые (УГЛ и УГЛ.2), для примыканий «пол-стена», «стена-стена» и ступеней.
Как подобрать
Число после дроби — номинальная ширина деформационного шва в миллиметрах. Подбирайте по фактическому замеру в самом широком месте шва, а не по проектному размеру: при бетонировании берега расходятся, и по длине шва расстояние неодинаково.
Таблица марок ДША.Т: перемещения, размеры, нагрузка
По заводскому описанию серии ДША.Т (PDF). Направляющие и компенсатор алюминиевые; компенсаторов три — А.Т1-075, А.Т1-095 и А.Т1-130, они и задают перемещения и нагрузку. A — номинальная ширина шва (число в марке), B — видимая ширина на поверхности, C — полная ширина с закладными направляющими. Марка открывает карточку с ценой.
Накладные ДША.Т-0, ДША.Т-0-УГЛ
Ставятся на готовый пол.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа |
|---|
| сжатие | растяжение | сдвиг верт. | A | B = C прям. / угл. |
|---|
| | А.Т1-075 | 10 | 10 | 9 | 85 | 255 / 170 | 2,0 |
| | А.Т1-095 | 10 | 10 | 13 | 105 | 275 / 190 | 1,4 |
| | А.Т1-130 | 20 | 20 | 21 | 140 | 310 / 225 | 1,0 |

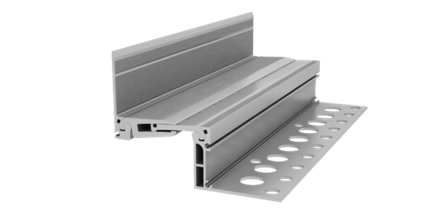

Закладные ДША.Т-30, ДША.Т-50, ДША.Т-70, ДША.Т-85
Монтируются до бетонирования, поверхность заподлицо. H — высота закладной направляющей (30, 50, 70, 85 мм); размеры и нагрузка от неё не зависят. Нажмите на высоту, чтобы открыть карточку.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа |
|---|
| сжатие | растяжение | сдвиг верт. | A прям. / угл. и УГЛ.2 | B | C прям. / угл. и УГЛ.2 |
|---|
| ДША.Т-H-УГЛ.2/070507085 | А.Т1-075 | 10 | 10 | 9 | 55 / 70 | 83 | 195 / 140 | 2,0 |
| ДША.Т-H-УГЛ.2/090507085 | А.Т1-095 | 10 | 10 | 13 | 75 / 90 | 103 | 215 / 160 | 1,4 |
| ДША.Т-H-УГЛ.2/125507085 | А.Т1-130 | 20 | 20 | 21 | 110 / 125 | 138 | 250 / 195 | 1,0 |
Угловые ДША.Т-УГЛ.2
| Марка | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа |
|---|
| сжатие | растяжение | сдвиг верт. | A | B = C |
|---|
| А.Т1-075 | 10 | 10 | 9 | 85 | 85 | 1,0 |
| А.Т1-095 | 10 | 10 | 13 | 105 | 105 | 1,0 |
| А.Т1-130 | 20 | 20 | 21 | 140 | 140 | 1,0 |
ДША.Т-15 (ДША.Т-15/055, ДША.Т-15-УГЛ/070, ДША.Т-15/075, ДША.Т-15-УГЛ/090, ДША.Т-15/110, ДША.Т-15-УГЛ/125) ставится на стальные оцинкованные стойки в стяжку; в таблицах описания серии его нет — состав комплекта и порядок монтажа в рекомендациях по монтажу ДША.Т-15 (PDF), размеры уточним по запросу. Угловые ДША.Т-УГЛ.2 на опорах — в отдельном описании (PDF).
Таблица марок ДША.ТС: усиленная серия до 3,0 МПа
ДША.ТС — для швов от 120 до 255 мм под транспорт на пневматических и цельнолитых шинах; карточки серии — в этом разделе. По заводскому описанию серии ДША.ТС (PDF), монтаж ДША.ТС-0 (PDF), монтаж закладных (PDF). Компенсатор алюминиевый.
Накладные ДША.ТС-0, ДША.ТС-0-УГЛ
Ставятся на готовый пол.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа |
|---|
| сжатие | растяжение | сдвиг верт. | A | B = C прям. / угл. |
|---|
| | А.ТС1-143 | 20 | 20 | 20 | 155 | 325 / 240 | 3,0 |
| | А.ТС1-243 | 40 | 40 | 50 | 255 | 425 / 340 | 2,1 |
Закладные ДША.ТС-20, ДША.ТС-30, ДША.ТС-50
Монтируются до бетонирования, поверхность заподлицо. H — высота закладной направляющей (20, 30, 50 мм); размеры и нагрузка от неё не зависят. Нажмите на высоту, чтобы открыть карточку.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа |
|---|
| сжатие | растяжение | сдвиг верт. | A прям. / угл. | B | C прям. / угл. |
|---|
| | А.ТС1-143 | 20 | 20 | 20 | 120 / 135 | 154 | 268 / 210 | 3,0 |
| | А.ТС1-243 | 40 | 40 | 50 | 220 / 235 | 254 | 368 / 310 | 2,1 |
Перемещения допустимые: сжатие и растяжение шва относительно номинальной ширины, вертикальный сдвиг берегов. Если расчётное раскрытие больше, берите следующий типоразмер. «По запросу» — марка есть в каталоге завода, но карточки на сайте нет: наличие и цену уточним по запросу.
Отгрузка
Хлыстами по 3 погонных метра, метраж округляется вверх до кратного трём. Со склада завода 1–2 рабочих дня при оплате до 12:00.
Устройство узла и нормативные требования — на странице «Устройство деформационных швов». Подбор — в подборщике. Серии под другую нагрузку — от стен до погрузчиков на бандажных шинах — в каталоге деформационных швов АКВАСТОП.
Не уверены, деформационный это шов или компенсационный, и какой профиль подходит под вашу толщину стяжки — смотрите разбор: Швы в стяжке и бетонных полах: какой профиль ставить и когда.
