| Для какого узла | Нагрузка от погрузчиков с цельнолитыми шинами |
| Ширина шва | 95 мм · профиль 103 мм |
| Перемещения | сжатие 10 мм · растяжение 10 мм |
| Нагрузка | до 1,0 МПа |
| Цена | 4 177 ₽ за пог. м, с НДС 22 % |
| Минимальная отгрузка | 3 м = 12 531 ₽ |
| Срок | склад завода — 1–2 рабочих дня после оплаты до 12:00; редкие типоразмеры — производство, срок до оплаты |
| Документы | сертификат, паспорт качества, ТУ · чертёж DWG |
Назначение

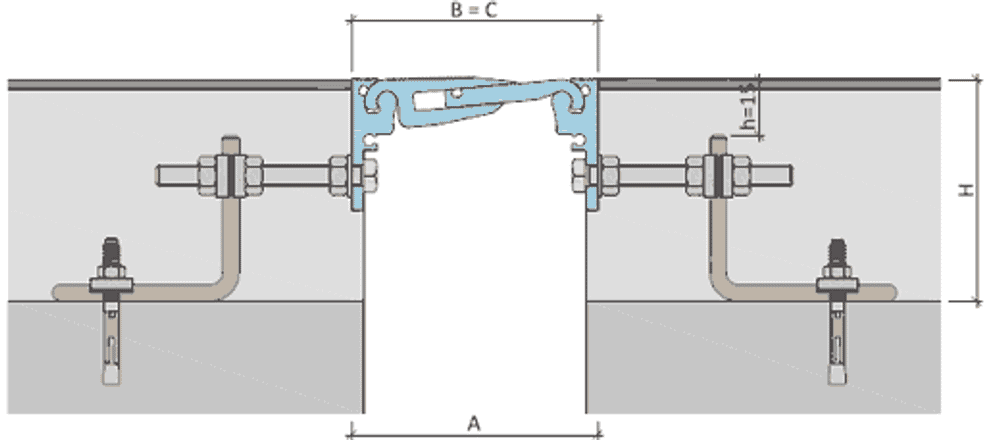

Дилатационное устройство АКВАСТОП тип ДША.Т-УГЛ.2/105 (на опорах) — угловое перекрытие деформационного шва шириной 95 мм в паркингах и на эксплуатируемых кровлях стилобата при значительном трафике пневмоколёсного транспорта. Допустимая нагрузка 1,0 МПа. Компенсатор А.Т1-095 алюминиевый, направляющие — алюминиевый профиль; верх опоры на 15 мм ниже отметки чистого пола.
Исполнение «на опорах» отличается от обычного закладного профиля тем, что направляющие ставятся не в тело плиты, а на двойные стальные опоры КД (проволока Ø8 мм), закреплённые к плите клиновыми анкерами. Высота опоры выбирается под толщину пирога пола — от 60–260 мм над плитой. Это решение для толстых стяжек и многослойных пирогов паркингов, стилобатов и эксплуатируемых кровель, где обычный профиль по высоте не проходит.
Характеристики
| Марка | ДША.Т-УГЛ.2/105 |
| Компенсатор | А.Т1-095 (алюминий) |
| Ширина деформационного шва A | 95 мм |
| Видимая и монтажная ширина B = C | 103 мм |
| Перемещения: сжатие / растяжение / сдвиг | 10 / 10 / 13 мм |
| Допустимая нагрузка | 1,0 МПа |
| Направляющие | алюминиевый профиль, хлысты 3 м |
| Высота пирога пола H | 60–260 мм — по опоре КД |
Опоры КД — заказываются отдельно
Цена указана за 1 пог. м устройства (направляющие с компенсатором). Опоры КД — отдельная позиция, комплект на метр шва: в него уже входят кронштейны, болты М10×100, гайки, прямоугольные шайбы и клиновые анкеры М10×95 (на 3 м шва — 6 кронштейнов, 14 болтов, 34 гайки, 18 шайб, 6 анкеров). Отдельно крепёж покупать не нужно. Высота опоры подбирается по пирогу пола:
| Опора | Высота пирога пола H |
|---|---|
| КД-080×8 | 60–100 мм |
| КД-105×8 | 60–125 мм |
| КД-130×8 | 60–150 мм |
| КД-150×8 | 60–170 мм |
| КД-175×8 | 60–195 мм |
| КД-205×8 | 60–225 мм |
| КД-240×8 | 60–260 мм |
Монтаж на опорах (по рекомендациям завода)
- Подготовить поверхность плиты вдоль шва.
- На свободном месте собрать устройство: направляющие профили, компенсатор, кронштейны КД, болты и гайки — по схеме монтажа.
- Выставить профили на монтажную ширину С тремя отрезками компенсатора длиной 50 мм: два по краям, один по центру.
- Замок компенсатора смазать силиконовой смазкой или мыльным раствором, направить в посадочное место профиля и вдавить деревянным бруском. Бить по компенсатору нельзя.
- Пробурить отверстия под клиновые анкеры М10×95 на глубину 65–70 мм с шагом по схеме, удалить пыль, забить анкеры, снять гайки.
- Установить собранное устройство на резьбу анкеров, затянуть гайки с равным усилием на всех опорах.
- Выставить устройство по высоте кронштейнами: верхняя кромка профиля — по проектной отметке чистого пола.
- Между профилями заложить экструдированный пенополистирол, чтобы бетон не попал в полость шва.
- Выполнить бетонные работы.
- Извлечь отрезки компенсатора и установить целый компенсатор по всей длине шва.
Как подобрать типоразмер
В марке после дроби — видимая ширина устройства B в миллиметрах: ДША.Т-УГЛ.2/105 имеет B = C = 103 мм и ставится в деформационный шов шириной A = 95 мм по проекту. Замеряйте шов в самом широком месте. Затем по толщине пирога пола (от плиты до чистого пола) выберите опору КД из таблицы выше — она указывается в заказе отдельной строкой.
Отгрузка
Отгружается хлыстами по 3 погонных метра. Метраж округляется вверх до кратного трём: заказать 7 метров нельзя, только 6 или 9. Зенковка под крепёж выполняется по запросу — многие делают её на объекте сами.
Транспортирование и хранение
Изделия перевозят транспортом всех видов в условиях, исключающих механические повреждения и загрязнение. Хранить в заводской упаковке, не подвергать деформирующим нагрузкам, защищать от нефтепродуктов и органических растворителей.
Гарантии изготовителя
Предприятие-изготовитель гарантирует соответствие изделий требованиям нормативных документов при соблюдении условий применения, правил транспортирования, хранения и указаний по эксплуатации. Гарантия распространяется на эксплуатационные характеристики при условии, что все работы по установке выполнены в соответствии с регламентами, согласованными с изготовителем.
Потребитель несёт ответственность за соответствие выбранного типа изделия назначению и условиям эксплуатации.
