Назначение

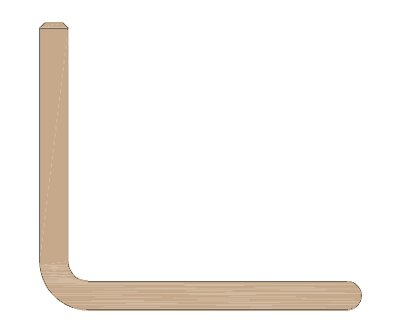

Двойная стальная опора КД-175×8 (кронштейн дистанционного монтажа из проволоки Ø8 мм, высота 175 мм) поднимает дилатационное устройство над плитой перекрытия на высоту пирога пола. Применяется с угловыми устройствами АКВАСТОП в исполнении «на опорах»: ДШН-УГЛ, ДШКА-УГЛ и ДША.Т-УГЛ.2 — в паркингах, на стилобатах и эксплуатируемых кровлях с толстыми стяжками.
Что входит в комплект
Цена указана за комплект на 1 пог. м шва. В прейскуранте завода позиция называется «опоры», но это полный монтажный комплект — отдельно крепёж покупать не нужно. На 3 пог. м шва поставляется: кронштейн КД-175×8 — 6 шт.; болт с шестигранной головкой М10×100 оц. (DIN 933) — 14 шт.; гайка шестигранная М10 оц. (DIN 934) — 34 шт.; шайба прямоугольная АКВАСТОП М10 оц. — 18 шт.; анкер клиновой М10×95 оц. (DIN 9370) — 6 шт. Состав может уточняться заводом в зависимости от назначения шва, его ширины и высоты пирога.
Какая высота пирога пола
Опора КД-175×8 подходит при высоте пирога пола H (от плиты до отметки чистого пола):
| Устройство | H при КД-175×8 |
|---|---|
| ДШН-УГЛ (на опорах) | 65–205 мм |
| ДШКА-УГЛ (на опорах) | 85–220 мм |
| ДША.Т-УГЛ.2 (на опорах) | 60–195 мм |
Если пирог толще — берите следующую опору по высоте; весь ряд: КД-080×8, 105×8, 130×8, 150×8, 175×8, 205×8, 240×8. Направляющие профили и компенсатор заказываются отдельно — в карточках устройств.
Монтаж
Отверстия под клиновые анкеры бурятся на глубину 65–70 мм с шагом по схеме монтажа, анкеры забиваются, собранное на площадке устройство ставится на резьбу анкеров и выравнивается по высоте гайками кронштейнов: верхняя кромка профиля — по отметке чистого пола. Подробный порядок — в карточках ДШН-УГЛ, ДШКА-УГЛ и ДША.Т-УГЛ.2 на опорах.
Транспортирование и хранение
Изделия перевозят транспортом всех видов в условиях, исключающих механические повреждения и загрязнение. Хранить в заводской упаковке, не подвергать деформирующим нагрузкам, защищать от нефтепродуктов и органических растворителей.
Гарантии изготовителя
Предприятие-изготовитель гарантирует соответствие изделий требованиям нормативных документов при соблюдении условий применения, правил транспортирования, хранения и указаний по эксплуатации. Гарантия распространяется на эксплуатационные характеристики при условии, что все работы по установке выполнены в соответствии с регламентами, согласованными с изготовителем.
Потребитель несёт ответственность за соответствие выбранного типа изделия назначению и условиям эксплуатации.
Доставка:
- По Санкт-Петербургу и Ленинградской области
- В регионы — транспортной компанией
Чертёж узла: скачать DWG серии ДШКА · вся библиотека узлов
Сертификат и паспорт качества
ООО «БАЛТЕХ» — официальный торговый партнёр АКВАБАРЬЕР (письмо № 26/2703 от 24.03.2026). На каждую отгрузку — паспорт качества по накладной: марка, количество, дата, печать изготовителя. Устройство выпускается по ТУ 5225-004-58093526-2013 и подтверждено сертификатом соответствия до 26.04.2029. Все сертификаты и документы →
Условия для юридических лиц
Счёт по известной марке — в течение часа в рабочее время, КП с подбором по чертежу — в тот же рабочий день. Чертёж узла или фотографию шва присылайте на sale@aquabarrier-spb.ru или звоните +7 (812) 210-00-66: вернём марку, объём с учётом кратности отгрузки и счёт. Счёт для юрлиц и ИП, цены с НДС 22 %. Отгрузку запускаем по платёжному поручению с отметкой банка — ждать зачисления денег не нужно. Ходовые типоразмеры завод отгружает со своего склада за 1–2 дня, редкие марки идут в производство — точный срок называем при подтверждении заказа, до оплаты. ЭДО, включая транспортный, — всё оформляем сами. Аккредитация на 8 площадках 44-ФЗ и 223-ФЗ, спецсчёт в Сбербанке. Все условия для юрлиц →
Написания марки для поиска: KD-175x8, КД 175х8, кронштейн КД 175, опора КД 175.
