Искали ХВС? Это та же шпонка.
В 2015 году завод переименовал серию: ХВС стала ХВН. ХВС-80 → ХВН-80, ХВС-120 → ХВН-120, ХВС-150 → ХВН-150. Материал, геометрия и монтаж не изменились — только маркировка.
Письмо ООО «АКВАБАРЬЕР» о смене наименования предоставляем вместе с отгрузочными документами: этого достаточно для приёмки, если в проекте указана старая марка.
ХВС-125 у АКВАБАРЬЕР не выпускалась — это марка Икопал или Ультрабанд. Замена по давлению: вместо Икопал ХВС-125/1 (0,33 МПа) — ХВН-120 (2 х Ø4) с 0,66 МПа, вместо Ультрабанд ХВС-125 (0,7 МПа) — ХВН-120 (2 х Ø6) с 0,86 МПа.
Шесть типоразмеров ХВН: характеристики и цены
| Марка | Давление воды, МПа | Комплект поставки | Цена, ₽/м |
|---|---|---|---|

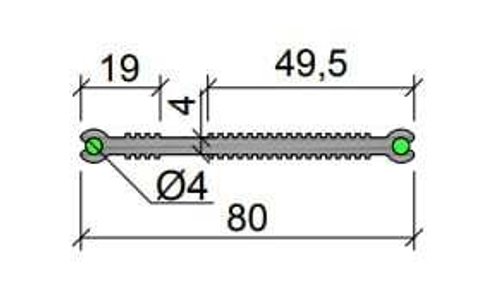

| ХВН-80 (2 х Ø4) | 0,57 | бухта 50 м + 150 крепёжных элементов | 484 |

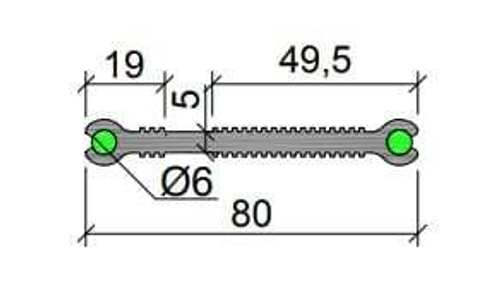

| ХВН-80 (2 х Ø6) | 0,76 | бухта 30 м + 90 крепёжных элементов | 622 |
| ХВН-120 (2 х Ø4) | 0,66 | бухта 50 м + 150 крепёжных элементов | 560 |
| ХВН-120 (2 х Ø6) | 0,86 | бухта 30 м + 90 крепёжных элементов | 751 |
| ХВН-150 (1 х Ø4) | 0,76 | бухта 30 м + 90 крепёжных элементов | 588 |
| ХВН-150 (1 х Ø6) | 0,97 | бухта 30 м + 90 крепёжных элементов | 763 |
Крепёж входит в комплект. Это не мелочь: крепёжные элементы фиксируют шпонку к арматуре, чтобы её не сдвинуло при укладке и не зажевало вибратором. Когда крепёж покупают отдельно, на объекте его обычно не хватает, и бригада вяжет проволокой — с предсказуемым результатом.
Как выбрать типоразмер
Ширина ленты — 80, 120 или 150 мм — определяет длину пути, который вода должна пройти в бетоне, обходя шпонку. Чем шире, тем выше напор она держит.
Диаметр Ø4 или Ø6 — толщина набухающего резинового профиля внутри. Шестёрка даёт больший объём набухания и заметно выше давление: сравните 0,66 и 0,86 МПа у одной и той же ХВН-120.
Обозначение (2 х Ø4) и (1 х Ø4) — количество набухающих профилей в ленте. У ХВН-150 профиль один, но лента шире.
Практическое правило: считайте напор по расстоянию от шва до расчётного уровня грунтовых вод. Десять метров водяного столба — это примерно 0,1 МПа. При напоре 6 метров хватит ХВН-120 (2 х Ø4), при 8 метрах берите Ø6.
Область применения
Герметизация технологических (рабочих, холодных) швов бетонирования в местах сопряжений «плита-стена» при строительстве гидротехнических, заглублённых и подземных сооружений. Монтаж по технологическому регламенту ТР 186-07 и СТО НОСТРОЙ 2.7.156-2014.
Для деформационных швов ХВН не применяют — там конструкция двигается, нужна шпонка деформационного типа или дилатационное устройство.
БАЛТЕХ — официальный дилер АКВАБАРЬЕР по системе АКВАСТОП. Отгрузка со склада завода, доставка по Санкт-Петербургу и Ленинградской области.
В проекте указана марка, которой нет в таблице? Пришлите фрагмент спецификации — подберём соответствие по давлению и приложим обоснование.
