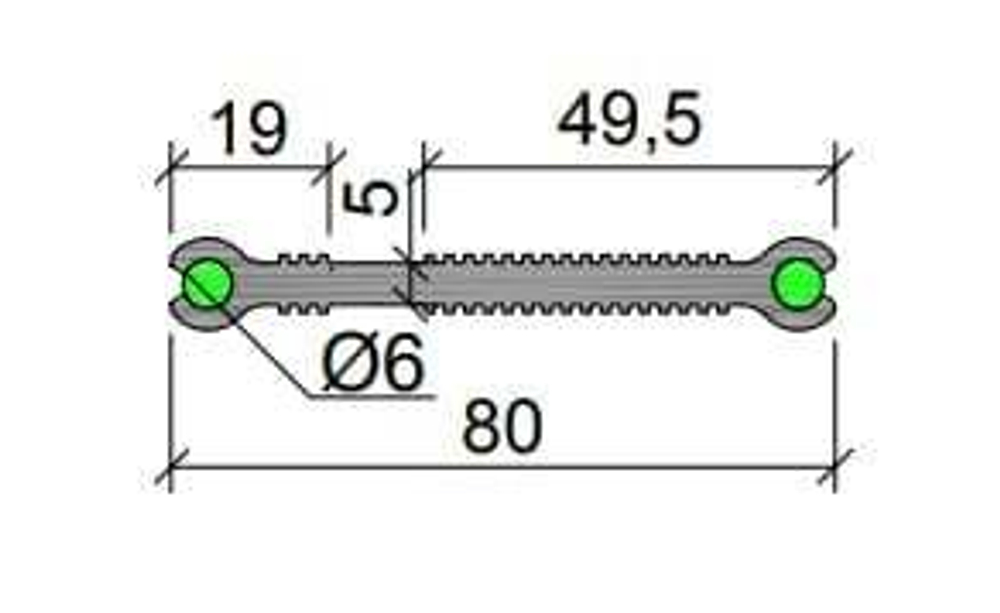

Гидроизоляционная шпонка ХВН-80 (2 х 6) ПВХ-П

Шпонки АКВАСТОП хвн 80 предназначены для устройства гидроизоляции технологических швов бетонирования в железобетонных конструкциях подземных и заглубленных сооружений

Сертификат и паспорт качества

ООО «БАЛТЕХ» — официальный торговый партнёр АКВАБАРЬЕР (письмо № 26/2703 от 24.03.2026). На каждую отгрузку — паспорт качества по накладной: марка, количество, дата, печать изготовителя. Изделие выпускается по ТУ 5772-001-58093526-11 и подтверждено сертификатом соответствия до 22.01.2028 и санитарно-эпидемиологическим заключением. Все сертификаты и документы →

Условия для юридических лиц

Ответ по известной марке — в течение часа, счёт — до двух часов в рабочее время; КП с подбором по чертежу — в тот же рабочий день. Чертёж узла или фотографию шва присылайте на sale@aquabarrier-spb.ru или звоните +7 (812) 210-00-66: вернём марку, объём с учётом кратности отгрузки и счёт. Счёт для юрлиц и ИП, цены с НДС 22 %. Отгрузку запускаем по платёжному поручению с отметкой банка — ждать зачисления денег не нужно. Ходовые типоразмеры завод отгружает со своего склада за 1–2 дня, редкие марки идут в производство — точный срок называем при подтверждении заказа, до оплаты. ЭДО, включая транспортный, — всё оформляем сами. Аккредитация на 8 площадках 44-ФЗ и 223-ФЗ, спецсчёт в Сбербанке. Все условия для юрлиц →

Почему АКВАСТОП дороже аналогов

В ПВХ-шпонке платят за компаунд: цена метра — это в первую очередь масса материала и качество сырья, из которого он сварен. Разница между первичным сырьём и вторичным в готовом профиле на глаз не видна — она проявляется в трёх местах: в прочности сварного стыка, в стойкости к щелочной среде бетона и в том, что останется от материала через сорок лет. Первые два проверяются в лаборатории, третье — только протоколом ускоренных испытаний.

Долговечность 50 условных лет подтверждена протоколом № 1/22.04.2019 испытательной лаборатории «Стройполимертест» НИИСФ РААСН — института Минстроя России, а не собственной лабораторией изготовителя. Испытания шли 60 циклов по методике ФАУ «ФЦС», СТО НОСТРОЙ 2.7.156-2014 (прил. А) и DIN 18541-2. После 50 условных лет прочность снизилась на 15,4 %, удлинение при разрыве — на 14,8 %, при −20 °C — на 21 %. После 28 суток в насыщенном известковом молоке, моделирующем щелочную среду бетона, прочность потеряла 9,4 % при допуске DIN 20 %. Протокол испытаний (PDF).

Это не формальность. Шпонка замоноличена в конструкцию: заменить её, не разрушая бетон, нельзя, а проверить её состояние после заливки — тоже. Гарантия подрядчика по договору обычно 5 лет, расчётный срок службы конструкции — 50 и больше. Разрыв закрывается только документами на материал, полученными до заливки.

Прочность сварного шва нормирована. В паспорте АКВАСТОП есть строка, которой нет в большинстве паспортов на рынке: способность к свариванию по DIN 18541-2 — не менее 0,6, то есть сварной стык обязан держать минимум 60 % прочности тела шпонки. Сварка стыков обязательна по СТО НОСТРОЙ 2.7.156-2014 (прил. Ж и И), и от её прочности зависит герметичность всей линии. Там, где прочность шва не нормирована, проекты производства работ предписывают поверх стыка дополнительно наваривать ПВХ-ленту вторым проходом — это второй инструмент, расходный материал и время на каждый стык.

Массу погонного метра мы публикуем. Она указана в характеристиках карточки: например, ДО-320/50-6/30 — 4,0 кг/пог. м, ДВ-320/50 и ДЗ-140/50-4/35 — по 3,5 кг, ХВ-320 — 2,4 кг. Запросите массу той же марки у других поставщиков: при одинаковых ширине и толщине она показывает, сколько материала на самом деле в шве, и позволяет сравнить предложения по цене килограмма, а не по цене метра.

Все 15 показателей материала сняты по ГОСТ и DIN, а не по внутренним методикам — любую цифру можно перепроверить в независимой лаборатории. Сертификаты и документы →

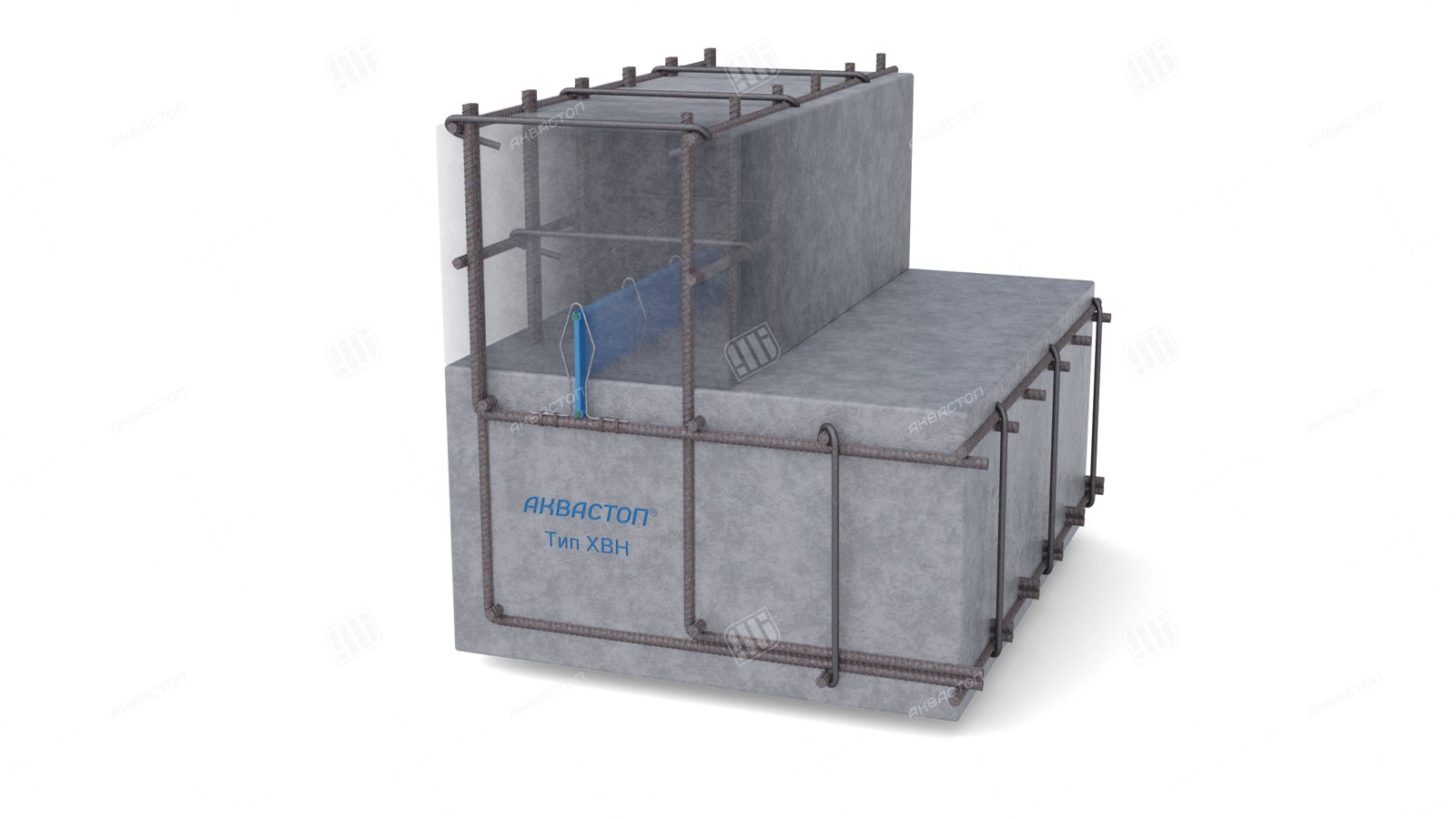

Чертёж узла: скачать DWG — лист узлов гидрошпонок · динамические блоки AutoCAD · вся библиотека узлов

Написания марки для поиска: HVN-80, XBH-80.

Прежнее обозначение в проектах: ХВС-80 (2 х 6). В 2015 г. завод переименовал серию ХВС в ХВН — изделие не менялось: тот же ПВХ-П, та же геометрия и набухающий элемент. Письмо производителя о соответствии марок прикладываем по запросу. Таблица старых и новых обозначений.
