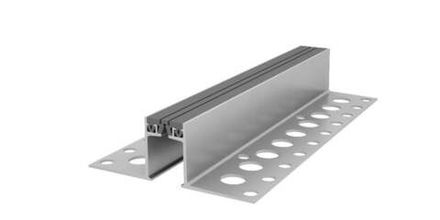

ДШВ — дилатационное устройство для пешеходных зон высокой интенсивности. Алюминиевый профиль с компенсатором из термоэластопласта, 50 марок под ширину шва от 25 до 70 мм, от 1 133 ₽/м. Одна из двух самых ходовых серий для общественных зданий вместе с ДША.
Допустимая нагрузка — 0,05–0,20 МПа. Вокзалы и аэропорты, торговые центры, подземные переходы, лестницы и вестибюли — полы с плотным потоком людей, уборочной техникой и тележками, но без автомобилей. Если по шву заезжает легковой транспорт, нужна серия ДШО или ДША; для умеренного потока в офисах и жилье достаточно ДШЛ.
Исполнения

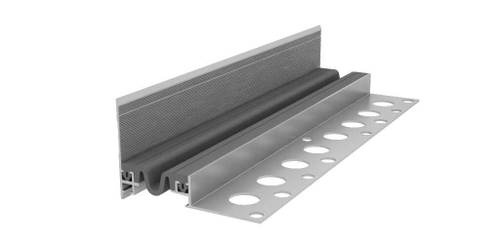

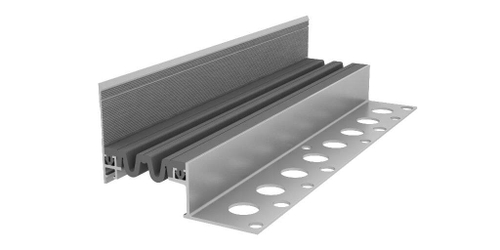

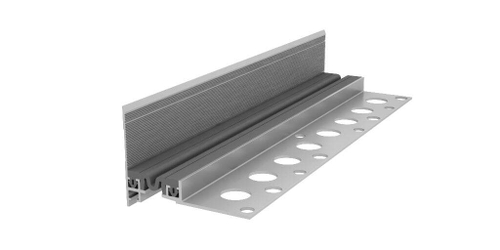

Число после серии — высота закладной части в миллиметрах. ДШВ-0 — накладное, монтируется по готовому покрытию. ДШВ-15, ДШВ-20, ДШВ-35 и ДШВ-50 — закладные под плитку, керамогранит, стяжку и наливной пол соответствующей толщины: устанавливаются до покрытия, верх профиля выходит заподлицо с чистовым полом. Половина марок — угловые (УГЛ) для примыканий «пол-стена», «стена-стена» и ступеней; прямой профиль на угол не встаёт.
Как подобрать
Число после дроби — номинальная ширина деформационного шва: ДШВ-15/030 ставится в шов 30 мм. В бетоне шов бывает шире проектного, поэтому ширину замеряют в самом широком месте и берут ближайший больший типоразмер. Длина хлыста 3 м, заказ округляется вверх до кратного трём. Со склада завода 1–2 рабочих дня при оплате до 12:00.
Таблица марок ДШВ: перемещения, размеры, нагрузка
По заводскому описанию серии ДШВ (PDF). Направляющие алюминиевые, компенсатор из термоэластопласта (ТЭП). У каждой марки на выбор компенсатор В0, В1 или В2 одного размера — они различаются допустимыми перемещениями; В2 завод рекомендует для медицинских учреждений, бассейнов и влажных помещений с повышенной стерильностью. Самый широкий типоразмер идёт только с В0. A — номинальная ширина шва (число в марке), B — видимая ширина на поверхности, C — полная ширина с закладными направляющими. Марка открывает карточку с ценой.

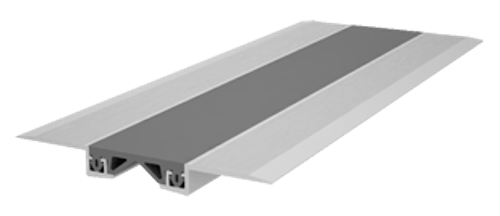

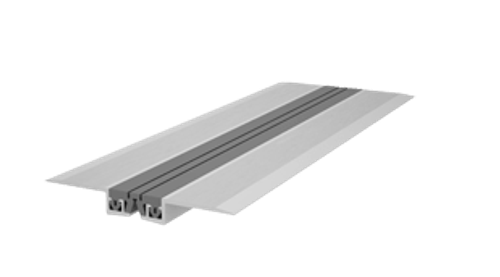

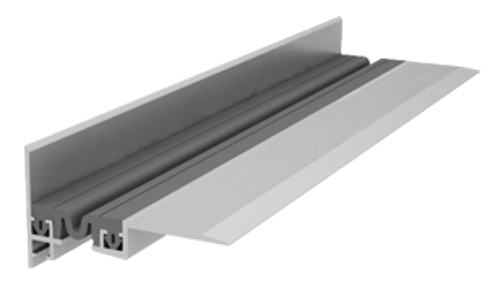

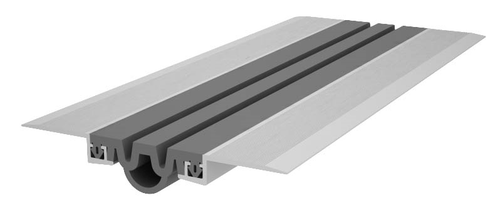

Накладные ДШВ-0, ДШВ-0-УГЛ
Ставятся на готовый пол.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа |
|---|
| сжатие | растяжение | сдвиг верт. | A | B = C прям. / угл. |
|---|
| | В0-032 | 2 | 2 | 3 | 35 | 110 / 72 | 0,20 |
| В1-032 | 5 | 5 | 3 |
| В2-032 | 1 | 2 | 3 |
| | В0-038 | 5 | 5 | 4 | 40 | 115 / 77 | 0,18 |
| В1-038 | 6 | 6 | 4 |
| В2-038 | 2 | 2 | 4 |
| | В0-049 | 9 | 9 | 6 | 50 | 125 / 87 | 0,14 |
| В1-049 | 10 | 10 | 6 |
| В2-049 | 2 | 3 | 6 |
| | В0-060 | 12 | 12 | 8 | 60 | 135 / 97 | 0,10 |
| В1-060 | 15 | 15 | 8 |
| В2-060 | 3 | 3 | 8 |
| | В0-068 | 14 | 14 | 10 | 70 | 145 / 107 | 0,06 |

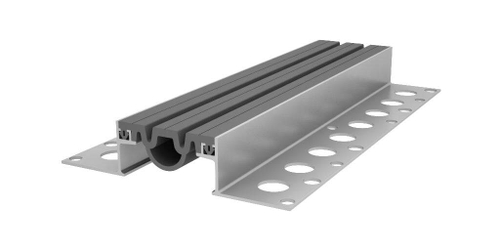

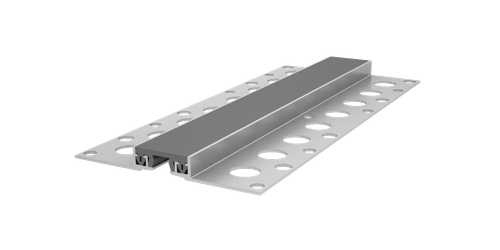

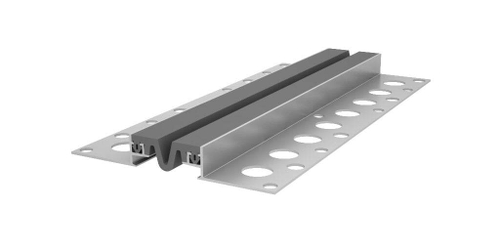

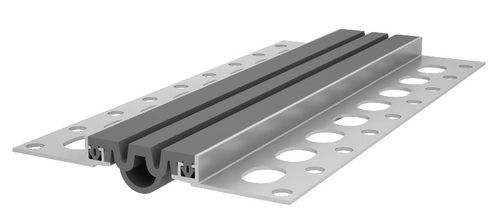

Закладные ДШВ-15, ДШВ-20, ДШВ-35, ДШВ-50
Монтируются до бетонирования, поверхность заподлицо. H — высота закладной направляющей (15, 20, 35, 50 мм); размеры от неё не зависят, нагрузка — зависит. Нажмите на высоту, чтобы открыть карточку.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа |
|---|
| сжатие | растяжение | сдвиг верт. | A прям. / угл. | B | C прям. / угл. | H 15 | H 20 | H 35 | H 50 |
|---|
| | В0-032 | 2 | 2 | 3 | 25 / 30 | 35 | 125 / 80 | 0,20 | 0,20 | 0,18 | 0,15 |
| В1-032 | 5 | 5 | 3 |
| В2-032 | 1 | 2 | 3 |
| | В0-038 | 5 | 5 | 4 | 30 / 35 | 40 | 130 / 85 | 0,18 | 0,18 | 0,15 | 0,15 |
| В1-038 | 6 | 6 | 4 |
| В2-038 | 2 | 2 | 4 |
| | В0-049 | 9 | 9 | 6 | 40 / 45 | 50 | 140 / 95 | 0,14 | 0,14 | 0,15 | 0,10 |
| В1-049 | 10 | 10 | 6 |
| В2-049 | 2 | 3 | 6 |
| | В0-060 | 12 | 12 | 8 | 50 / 55 | 60 | 150 / 105 | 0,10 | 0,10 | 0,10 | 0,10 |
| В1-060 | 15 | 15 | 8 |
| В2-060 | 3 | 3 | 8 |
| | В0-068 | 14 | 14 | 10 | 60 / 65 | 65 | 160 / 115 | 0,05 | 0,05 | 0,05 | 0,05 |
Перемещения допустимые: сжатие и растяжение шва относительно номинальной ширины, вертикальный сдвиг берегов. Если расчётное раскрытие больше, берите следующий типоразмер. «По запросу» — марка есть в каталоге завода, но карточки на сайте нет: наличие и цену уточним по запросу.
Как устроен деформационный шов целиком и что говорят нормы о шаге и ширине швов — на странице «Устройство деформационных швов». Подобрать марку по параметрам объекта можно в онлайн-подборщике. Серии под другую нагрузку — от стен до погрузчиков на бандажных шинах — в каталоге деформационных швов АКВАСТОП.
