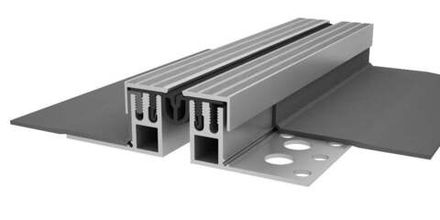

ДПШ — единственная серия с выпусками из ПВХ-П под сварку с гидроизоляционной мембраной. Ставится там, где деформационный шов проходит сквозь гидроизоляцию: пандусы, стилобаты, кровли паркингов, помещения над жилыми и тёплыми объёмами. 10 типоразмеров под ширину шва от 50 до 150 мм.
Допустимая нагрузка — от 0,5 до 3,0 МПа. Нагрузку определяют по самой тяжёлой технике, которая заезжает на шов хотя бы изредка.
Зачем нужны выпуски ПВХ
Полотнища мембраны свариваются с выпусками устройства в единый водонепроницаемый контур. Без этого шов остаётся разрывом в гидроизоляции: вода найдёт его первым, а добраться до узла после засыпки или устройства кровельного пирога уже нельзя.
Исполнения
Только закладное, с направляющими высотой 30 и 50 мм. Есть угловые марки для примыканий.
Как подобрать
Число после дроби — номинальная ширина деформационного шва в миллиметрах. Подбор ведут по замеру в самом широком месте шва. Тип мембраны, с которой предстоит сваривать выпуски, укажите в заявке — от него зависит совместимость материалов.
Таблица марок ДПШ: перемещения, размеры, нагрузка
По заводским описаниям: ДПШ с алюминиевыми накладками (PDF) и ДПШ с накладками из нержавеющей стали (PDF). Компенсатор из термоэластопласта (ТЭП), обвод гидроизоляции — ПВХ-П. A — номинальная ширина шва (число в марке), B — видимая ширина на поверхности, C — полная ширина с закладными направляющими.
С накладками из анодированного алюминия (АА)
Монтируются до бетонирования, поверхность заподлицо. H — высота закладной направляющей (30, 50 мм); размеры и нагрузка от неё не зависят. Нажмите на высоту, чтобы открыть карточку.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа |
|---|
| сжатие | растяжение | сдвиг верт. | A | B | C |
|---|
| | П3-104 | 5 | 30 | 30 | 50 | 105 | 212 | 3,0 |
| | П4-077 | 5 | 30 | 30 | 50 | 78 | 130 | 3,0 |
| | П3-134 | 30 | 40 | 35 | 80 | 135 | 242 | 3,0 |
С накладками из нержавеющей стали (СН)
Монтируются до бетонирования, поверхность заподлицо. H — высота закладной направляющей (30, 50 мм); размеры и нагрузка от неё не зависят. Нажмите на высоту, чтобы открыть карточку.
| Прямое | Угловое | Компенсатор и накладка | Перемещения, мм | Размеры, мм | Нагрузка, МПа |
|---|
| сжатие | растяжение | сдвиг верт. | A | B | C |
|---|
ДПШ-H/0503050 | | П3-104 + ПП-050-СН | 5 | 25 | 2 | 50 | 112 | 213 | 3,0 |
| ДПШ-H-УГЛ/0503050 | П4-077 | 5 | 30 | 30 | 50 | 78 | 130 | 3,0 |
ДПШ-H/0803050 | | П3-134 + ПП-080-СН | 30 | 40 | 2 | 80 | 142 | 243 | 2,1 |
| | П3-154 + ПП-100-СН | 30 | 50 | 2 | 100 | 163 | 266 | 1,0 |
| | П3-204 + ПП-150-СН | 30 | 50 | 2 | 150 | 213 | 316 | 0,5 |
Перемещения допустимые: сжатие и растяжение шва, вертикальный сдвиг берегов.
Отгрузка
Исполнение АА — хлыстами по 3 погонных метра, у исполнения СН накладки длиной 1–1,48 м; метраж округляется вверх до целого числа хлыстов. Со склада завода 1–2 рабочих дня при оплате до 12:00.
Как устроен узел и что требует СТО НОСТРОЙ к монтажу — на странице «Устройство деформационных швов». Подбор — в подборщике. Серии под другую нагрузку — от стен до погрузчиков на бандажных шинах — в каталоге деформационных швов АКВАСТОП.
