ДШО — дилатационное устройство для полов средней нагруженности. Компенсатор из термоэластопласта, шестнадцать типоразмеров под ширину шва от 30 до 60 мм.
Допустимая нагрузка — от 0,15 до 0,3 МПа. Это склады с ручными тележками и рохлями, торговые залы, коридоры производственных зданий. Нагрузку определяют по самой тяжёлой технике, которая заезжает на шов хотя бы изредка: пожарная машина раз в год — это тоже нагрузка.
Исполнения
Накладное (ДШО-0) монтируется по готовому шву, закладное (ДШО-24) встаёт в тело конструкции до бетонирования. Восемь из шестнадцати марок — угловые: они нужны для примыканий «пол-стена», «стена-стена» и ступеней. Прямой профиль на угол не встаёт, это отдельная позиция прейскуранта.
Как подобрать
Число после дроби в марке — номинальная ширина деформационного шва в миллиметрах: ДШО-0/050 ставится в шов 50 мм. Ширина именно номинальная: в бетоне она гуляет в обе стороны и по длине одного шва неодинакова, поэтому подбирайте по замеру в самом широком месте.
Таблица марок ДШО: перемещения, размеры, нагрузка
По заводскому описанию серии ДШО (PDF). Направляющие алюминиевые, компенсатор из термоэластопласта (ТЭП). У каждой марки на выбор компенсатор В0, В1 или В2 одного размера — они различаются допустимыми перемещениями; В2 завод рекомендует для медицинских учреждений, бассейнов и влажных помещений с повышенной стерильностью. Самый широкий типоразмер идёт только с В0. A — номинальная ширина шва (число в марке), B — видимая ширина на поверхности, C — полная ширина с закладными направляющими. Марка открывает карточку с ценой.

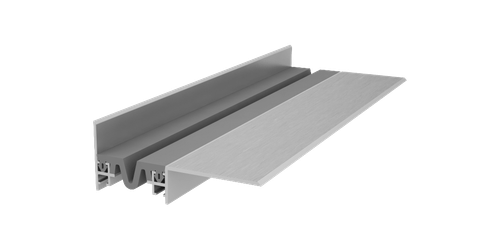

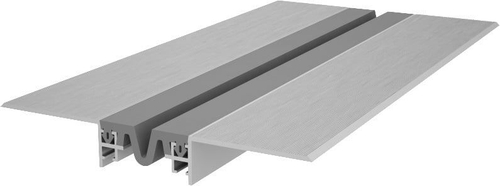

Накладные ДШО-0, ДШО-0-УГЛ
Ставятся на готовый пол.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа |
|---|
| сжатие | растяжение | сдвиг верт. | A | B = C прям. / угл. |
|---|
| | В0-032 | 2 | 2 | 3 | 35 | 155 / 95 | 0,30 |
| В1-032 | 5 | 5 | 3 |
| В2-032 | 1 | 2 | 3 |
| | В0-038 | 5 | 5 | 4 | 40 | 160 / 100 | 0,30 |
| В1-038 | 6 | 6 | 4 |
| В2-038 | 2 | 2 | 4 |
| | В0-049 | 9 | 9 | 6 | 50 | 170 / 110 | 0,25 |
| В1-049 | 10 | 10 | 6 |
| В2-049 | 2 | 3 | 6 |
| | В0-060 | 12 | 12 | 8 | 60 | 180 / 120 | 0,25 |
| В1-060 | 15 | 15 | 8 |
| В2-060 | 3 | 3 | 8 |
ДШО-0/070по запросу | ДШО-0-УГЛ/070по запросу | В0-068 | 14 | 14 | 10 | 70 | 190 / 130 | 0,20 |
Закладные ДШО-24, ДШО-24-УГЛ

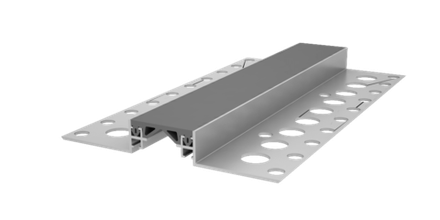

Монтируются до бетонирования, поверхность заподлицо.
| Прямое | Угловое | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа |
|---|
| сжатие | растяжение | сдвиг верт. | A | B | C прям. / угл. |
|---|
| | В0-032 | 2 | 2 | 3 | 30 | 35 | 156 / 95 | 0,25 |
| В1-032 | 5 | 5 | 3 |
| В2-032 | 1 | 2 | 3 |
| | В0-038 | 5 | 5 | 4 | 40 | 44 | 161 / 100 | 0,25 |
| В1-038 | 6 | 6 | 4 |
| В2-038 | 2 | 2 | 4 |
| | В0-049 | 9 | 9 | 6 | 50 | 54 | 171 / 110 | 0,20 |
| В1-049 | 10 | 10 | 6 |
| В2-049 | 2 | 3 | 6 |
| | В0-060 | 12 | 12 | 8 | 60 | 64 | 181 / 120 | 0,20 |
| В1-060 | 15 | 15 | 8 |
| В2-060 | 3 | 3 | 8 |
ДШО-24/070по запросу | ДШО-24-УГЛ/070по запросу | В0-068 | 14 | 14 | 10 | 70 | 74 | 191 / 130 | 0,15 |
Перемещения допустимые: сжатие и растяжение шва относительно номинальной ширины, вертикальный сдвиг берегов. Если расчётное раскрытие больше, берите следующий типоразмер. «По запросу» — марка есть в каталоге завода, но карточки на сайте нет: наличие и цену уточним по запросу.
Отгрузка
Хлыстами по 3 погонных метра, метраж округляется вверх до кратного трём. Со склада завода 1–2 рабочих дня при оплате до 12:00.
Как устроен деформационный шов целиком и что говорят нормы о шаге и ширине швов — на странице «Устройство деформационных швов». Подобрать марку по параметрам объекта можно в онлайн-подборщике. Серии под другую нагрузку — от стен до погрузчиков на бандажных шинах — в каталоге деформационных швов АКВАСТОП.
