Альбом типовых узлов гидрошпонок и деформационных швов АКВАСТОП
Узлы гидрошпонок АКВАСТОП в одном альбоме — полный комплект типовых узлов сопряжения гидроизоляционных шпонок с битумной гидроизоляцией: 10 узлов и 22 фасонных элемента на 18 листах формата А3. Разработан заводом-изготовителем, ООО «АКВАБАРЬЕР».
Что внутри
Каждый лист — законченный узел: разрез с размерами, экспликация слоёв, аксонометрическая схема расположения шпонок и примечания по сварке. Указаны конкретные марки: ДЗ-160/50-6/35, ДЗ-140/50-4/35, ХВН-120 (2×⌀6) и другие.
Узлы разработаны для варианта с однослойной битумной мембраной. В экспликации приведён полный пирог: обратная засыпка, геотекстиль, профилированная мембрана, битумная гидроизоляция, праймер, защитная цементно-песчаная стяжка.
Пересечение деформационного и рабочих швов
Узлы № 1–5, листы 1–7. Сопряжения, где деформационный шов пересекается с рабочим швом бетонирования.
- Узел № 1 — плита фундамента — стена несущая. Шпонки ДЗ-160/50-6/35, ДЗ-140/50-4/35 и ХВН-120. Два листа.
- Узел № 2 — стена несущая — плита перекрытия.
- Узел № 3 — стена несущая — плита перекрытия, второй вариант исполнения. Два листа.
- Узел № 4 — плита фундамента — плита фундамента. Внутренние шпонки ХВ и ДВ с наклоном крыльев 10°.
- Узел № 5 — плита перекрытия — плита перекрытия.

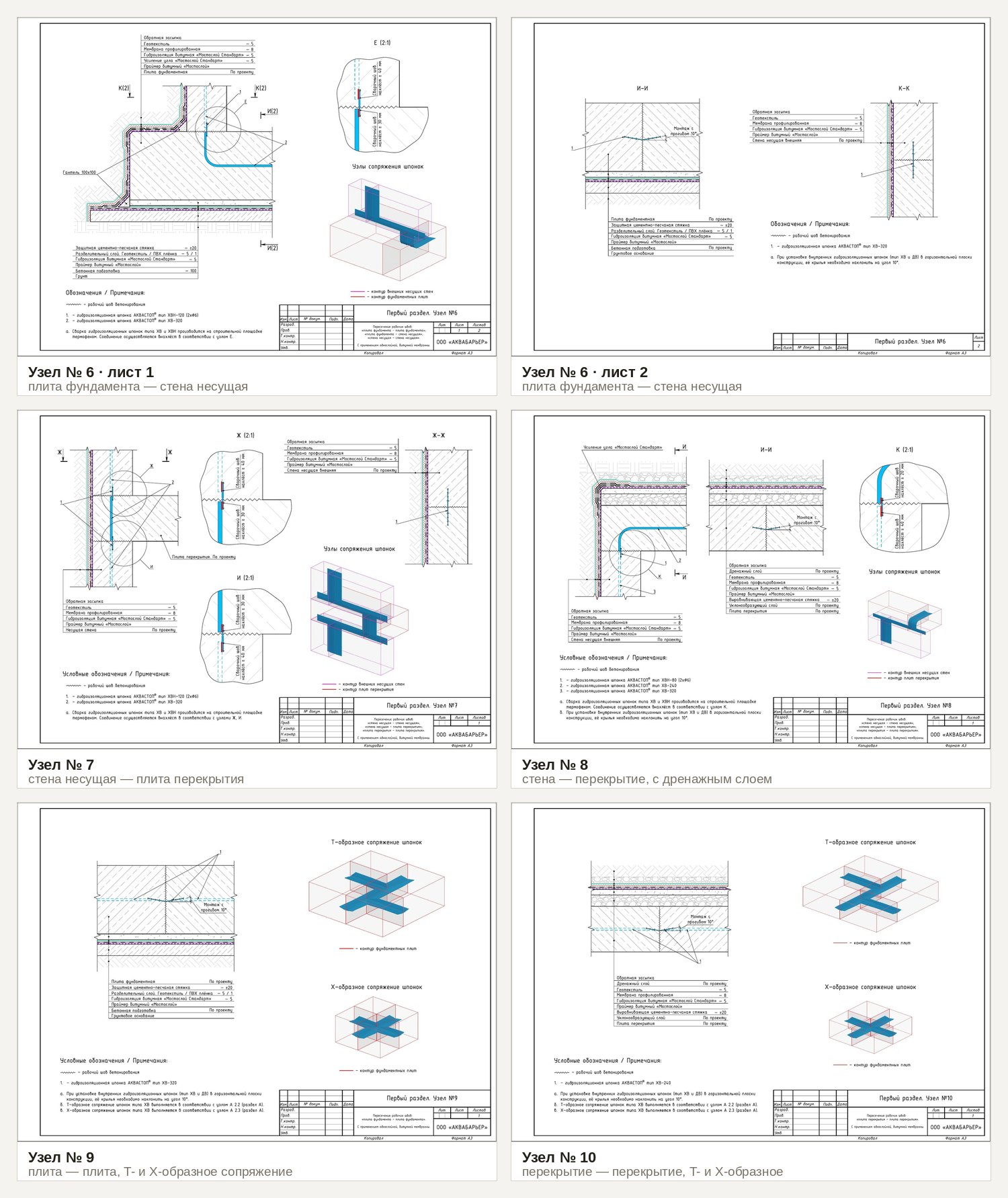

Пересечение рабочих швов
Узлы № 6–10, листы 8–13. Сопряжения рабочих швов бетонирования, включая T- и X-образные.
- Узел № 6 — плита фундамента — стена несущая. Шпонка ХВН-120 (2×⌀6). Два листа.
- Узел № 7 — стена несущая — плита перекрытия.
- Узел № 8 — стена — перекрытие, вариант с дренажным слоем.
- Узел № 9 — плита фундамента — плита фундамента, T- и X-образное сопряжение шпонок.
- Узел № 10 — плита перекрытия — плита перекрытия, T- и X-образное сопряжение.

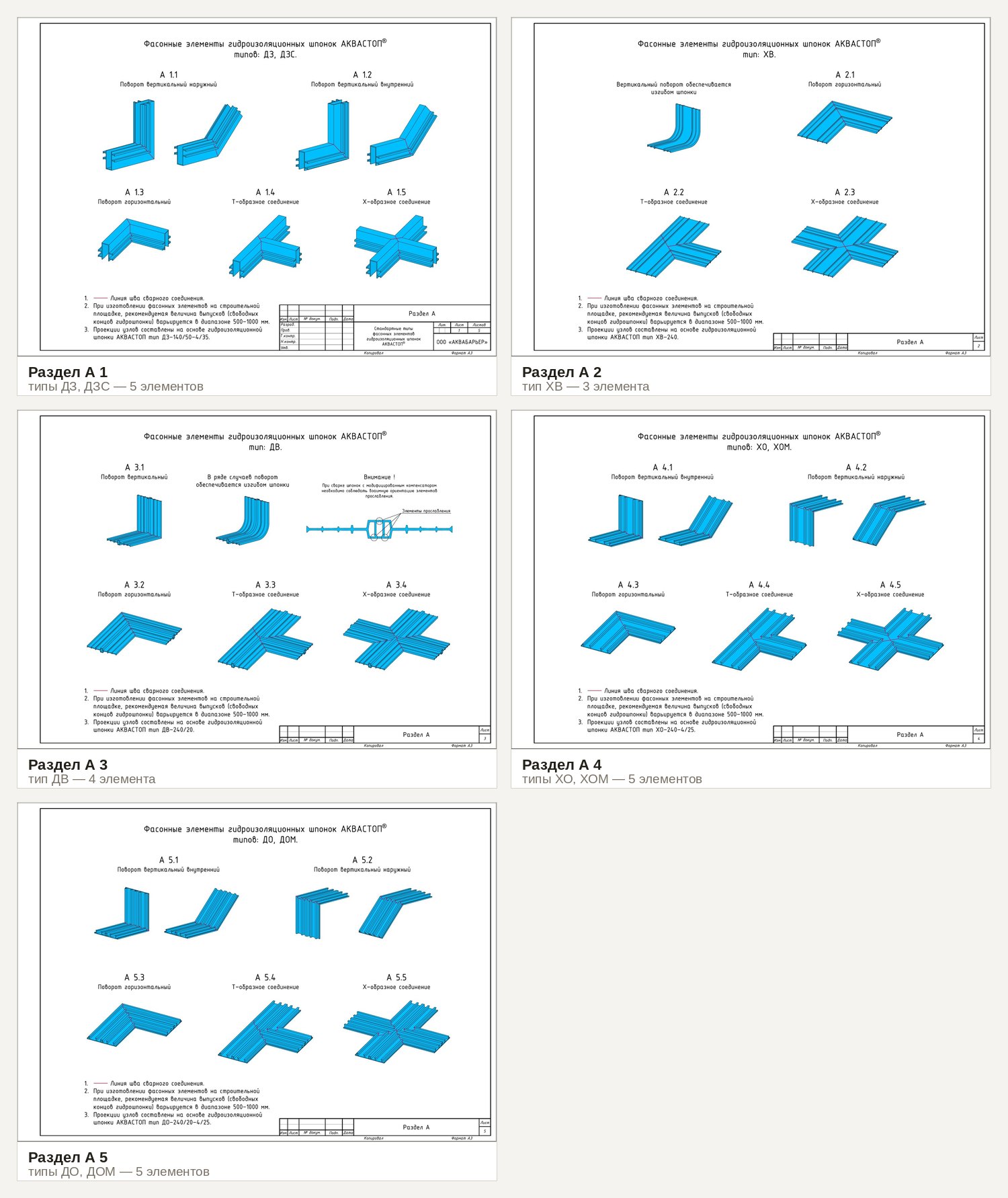

Фасонные элементы
Раздел А, листы 14–18. Повороты, T- и X-образные соединения для всех типов шпонок, с 3D-проекциями и линиями сварных швов.
- А 1 — типы ДЗ и ДЗС: поворот вертикальный наружный и внутренний, поворот горизонтальный, T- и X-образное соединение.
- А 2 — тип ХВ: вертикальный поворот обеспечивается изгибом шпонки без сварки.
- А 3 — тип ДВ: с указанием по взаимной ориентации элементов прослабления при сварке модифицированного компенсатора.
- А 4 — типы ХО и ХОМ.
- А 5 — типы ДО и ДОМ.
При изготовлении фасонных элементов на строительной площадке рекомендуемая величина выпусков — 500–1000 мм.
Мы читаем ваш проект
Пришлите чертёж узла или лист КР — посмотрим и скажем, какая марка шпонки подходит, где нужен фасонный элемент и что заказывать с запасом. Без обязательств и без счёта за консультацию.
Отвечаем в тот же день. Если узел нестандартный — согласуем решение с техническим отделом завода.
Эти же узлы в формате DWG
Двадцать четыре файла с узлами гидрошпонок и дилатационных устройств, которые открываются в AutoCAD и вставляются прямо в проект. Скачивание без регистрации.
Открыть библиотеку узлов в DWG →Как узел выглядит в конструкции
Трёхмерные схемы по типам шпонок: положение профиля в сечении, арматура, шов бетонирования. Нажмите на схему — откроются типоразмеры этого типа с ценами.

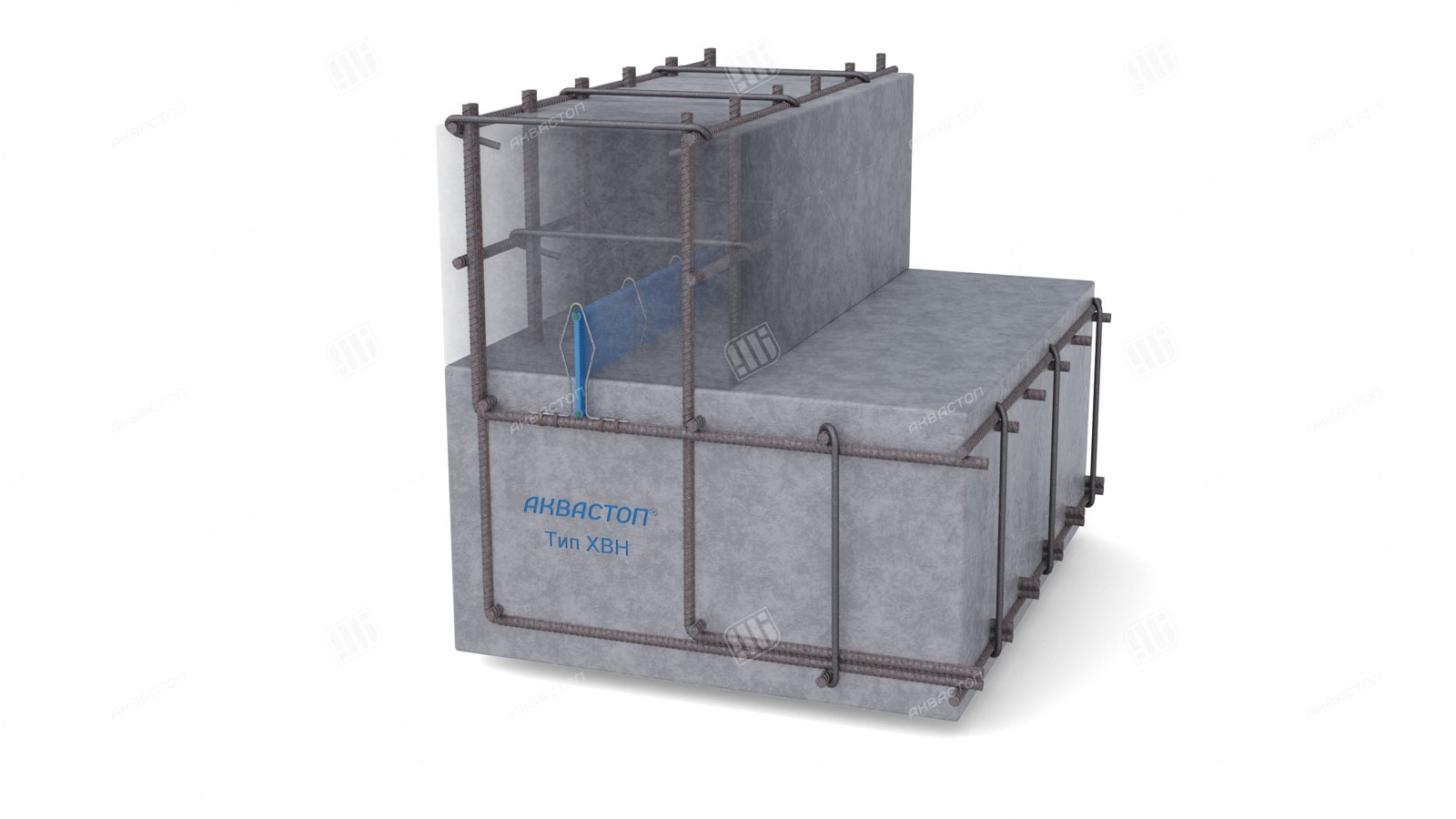

ХВН — рабочие швы «плита-стена», внутренняя
ХВ — рабочие (холодные) швы, внутренняя

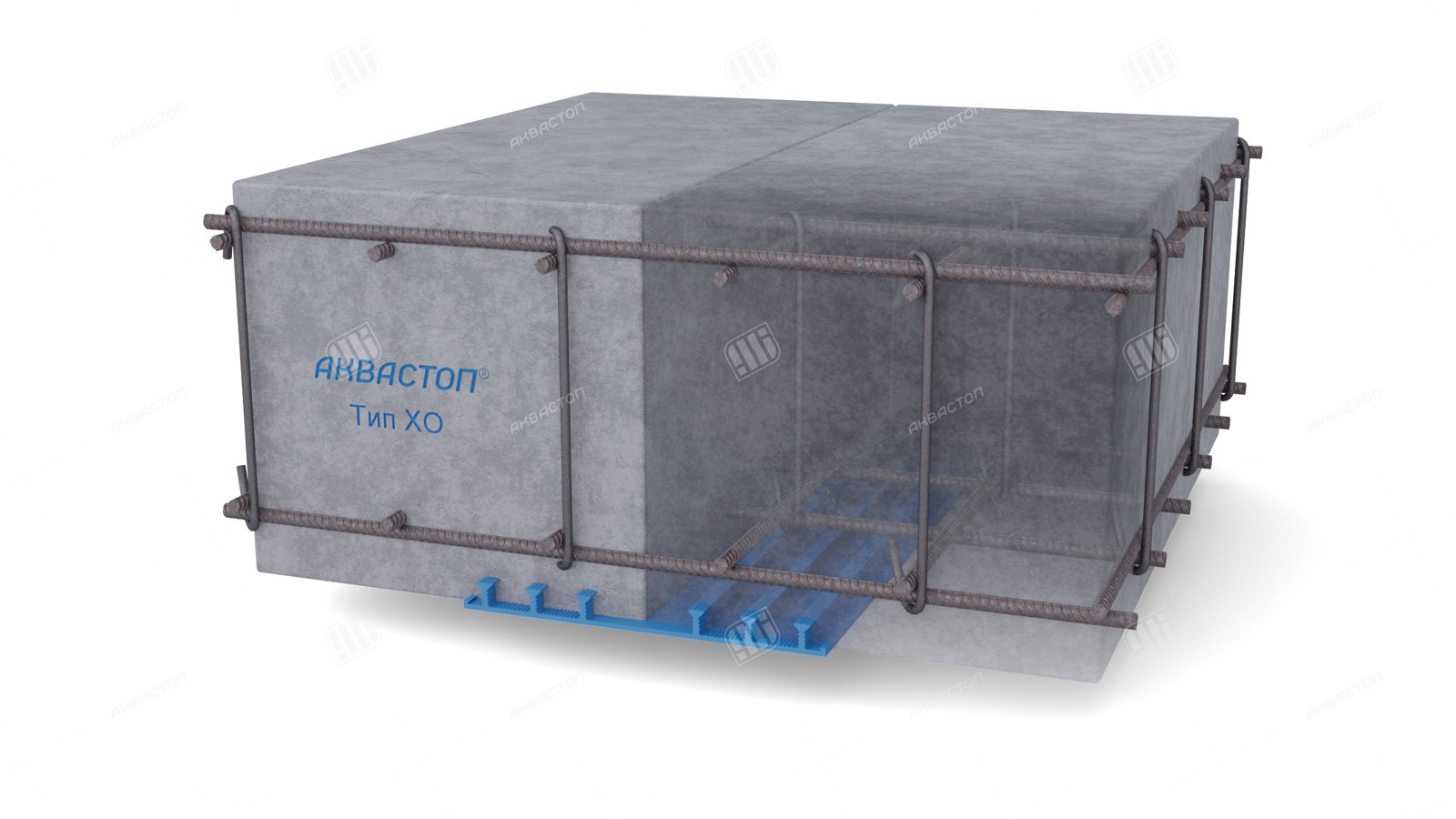

ХО — рабочие швы, наружная

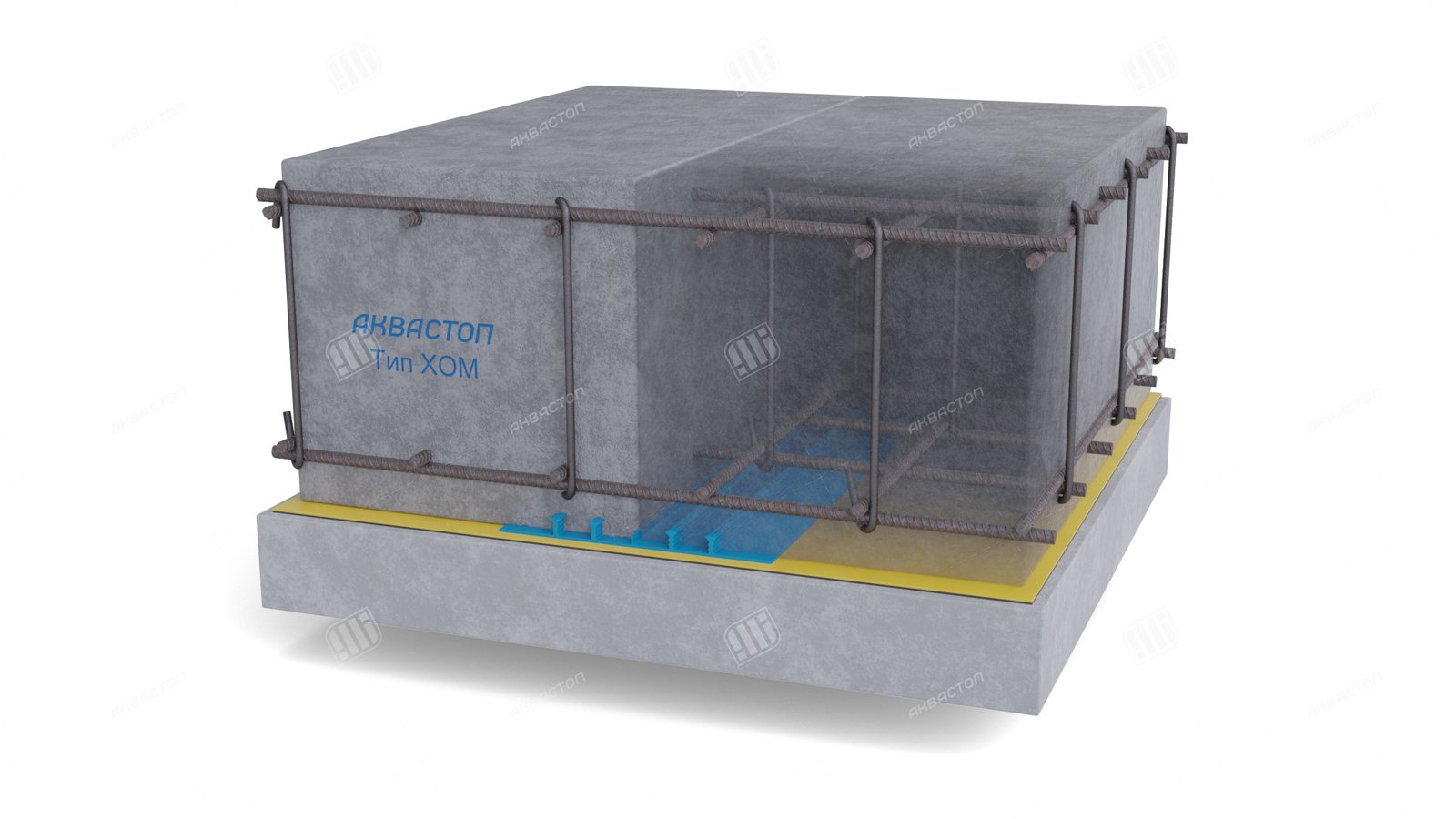

ХОМ — рабочие швы под ПВХ-мембраной, наружная

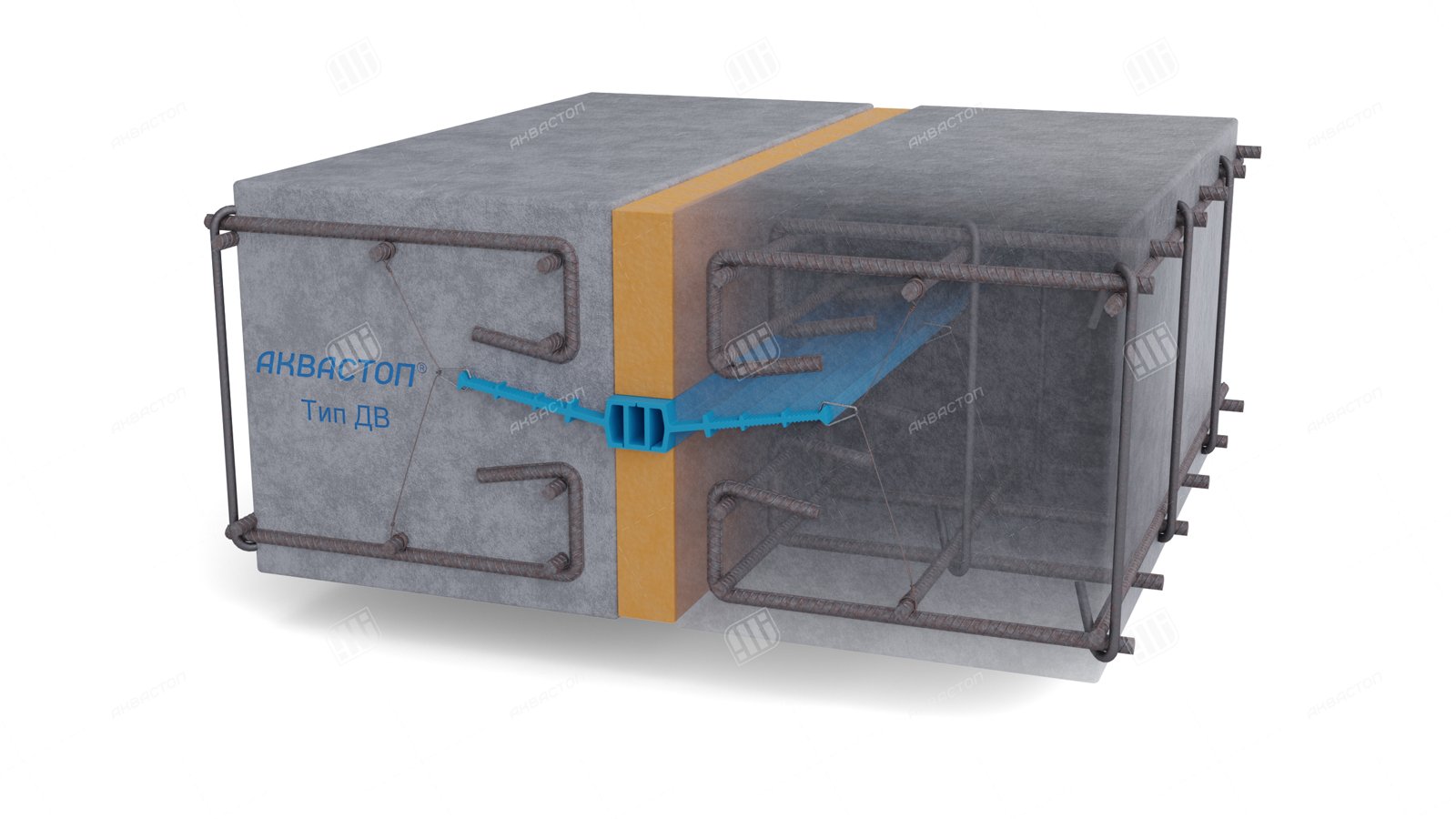

ДВ — деформационные швы, внутренняя

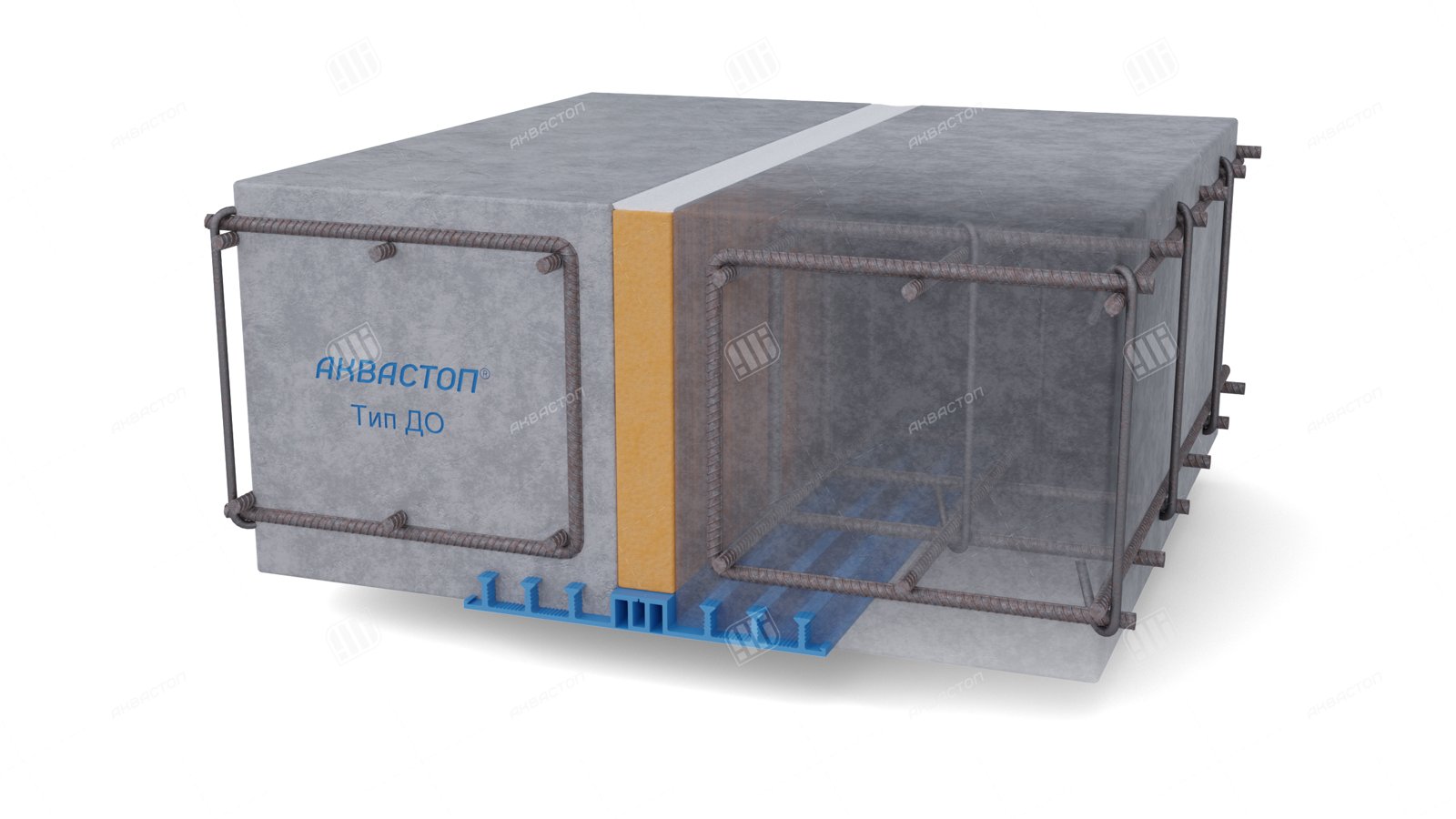

ДО — деформационные швы, наружная

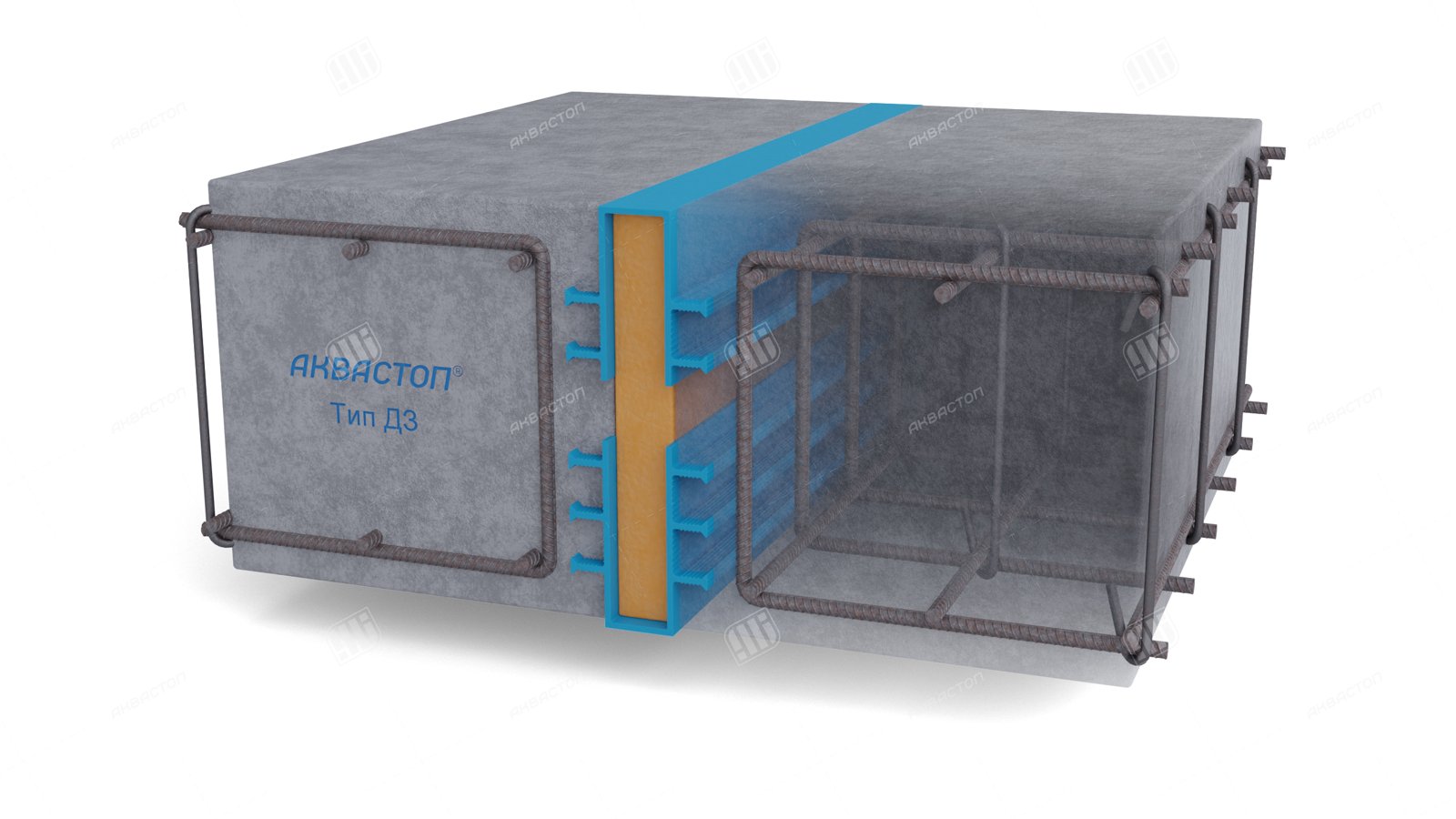

ДЗ — деформационные швы, наружная

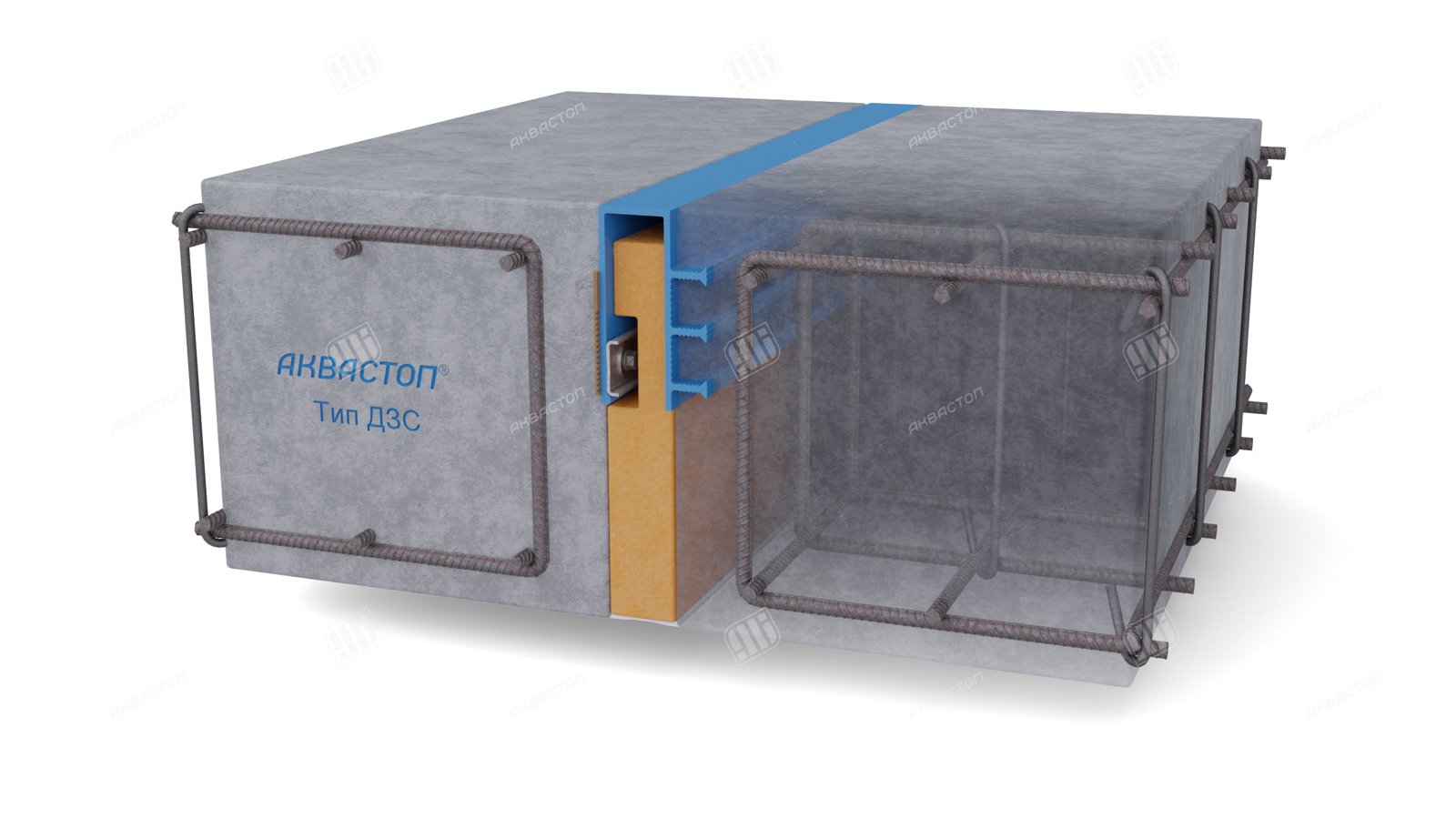

ДЗС — деформационные швы «стена-плита», прижимная

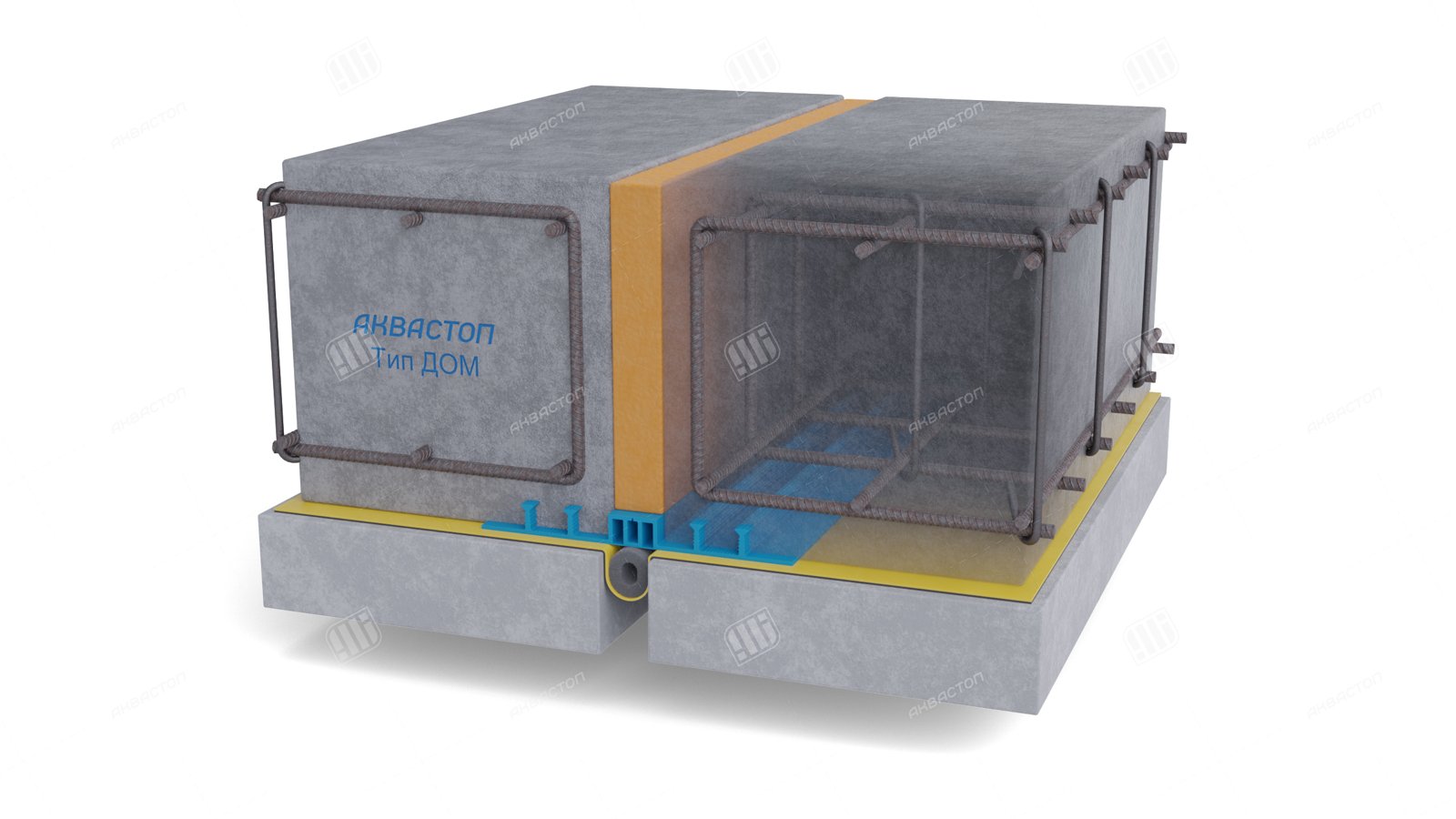

ДОМ — деформационные швы под ПВХ-мембраной, наружная

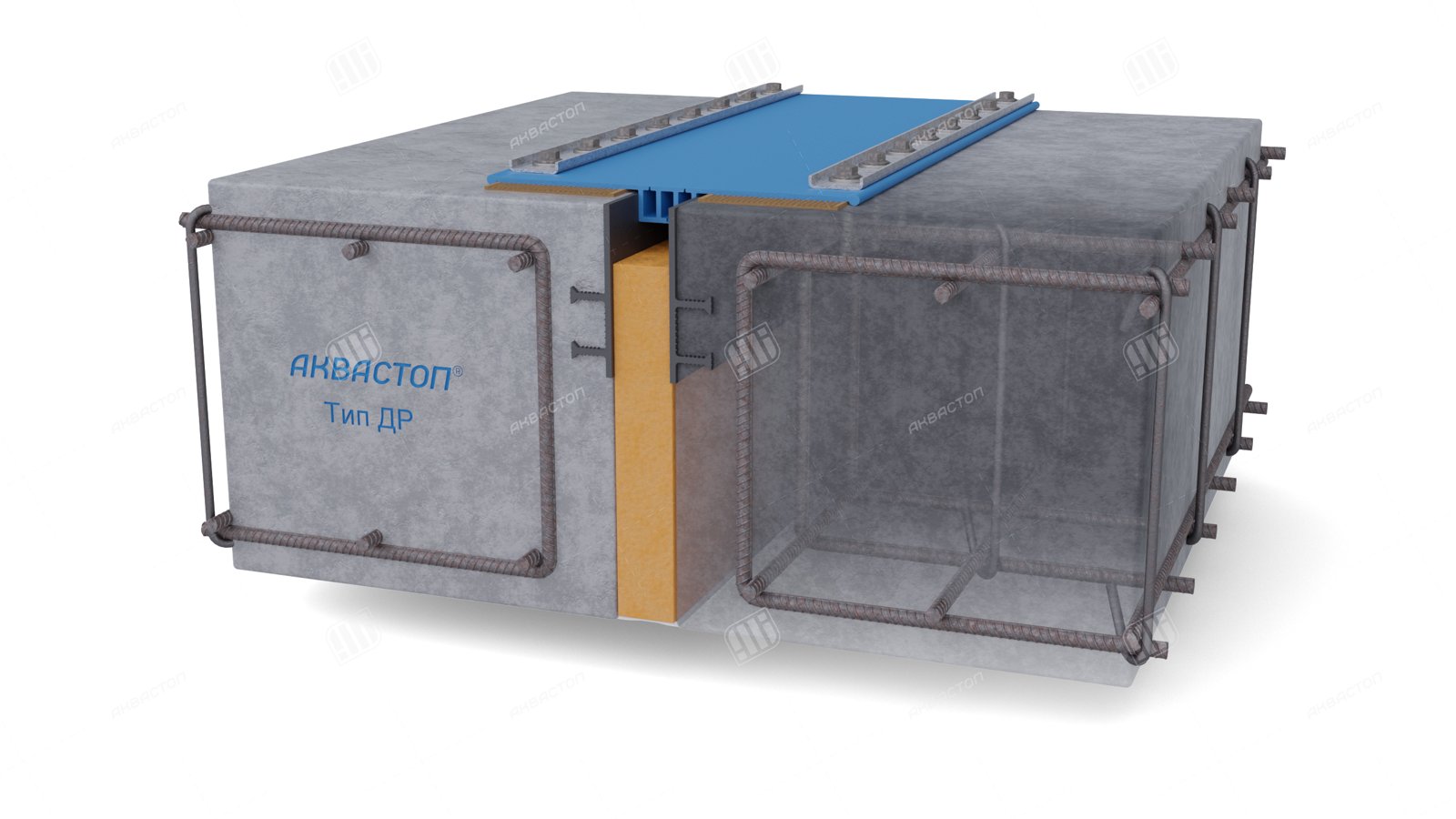

ДР — ремонт существующих деформационных швов, прижимная

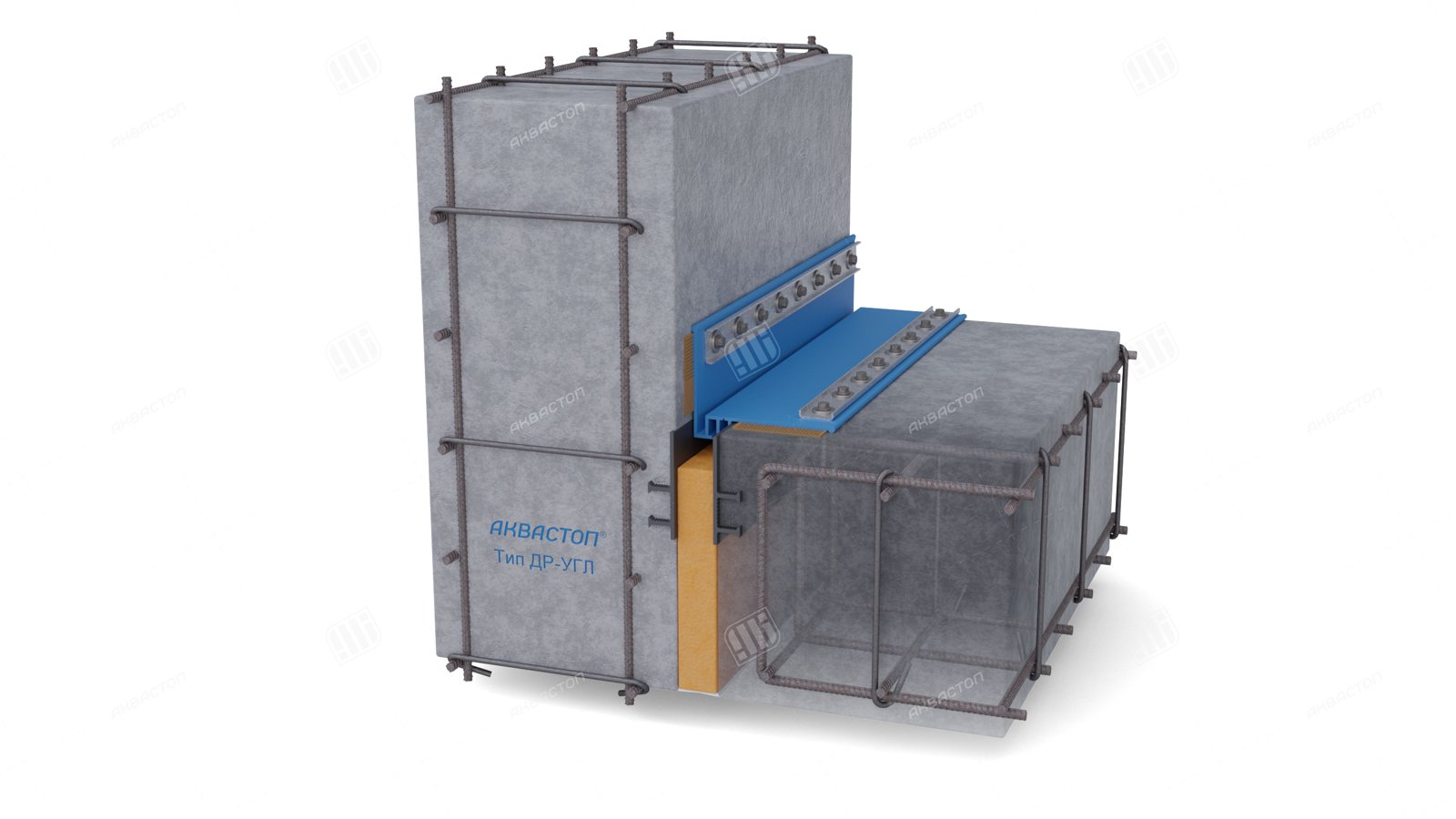

ДР-УГЛ — ремонт деформационных швов в углах, прижимная

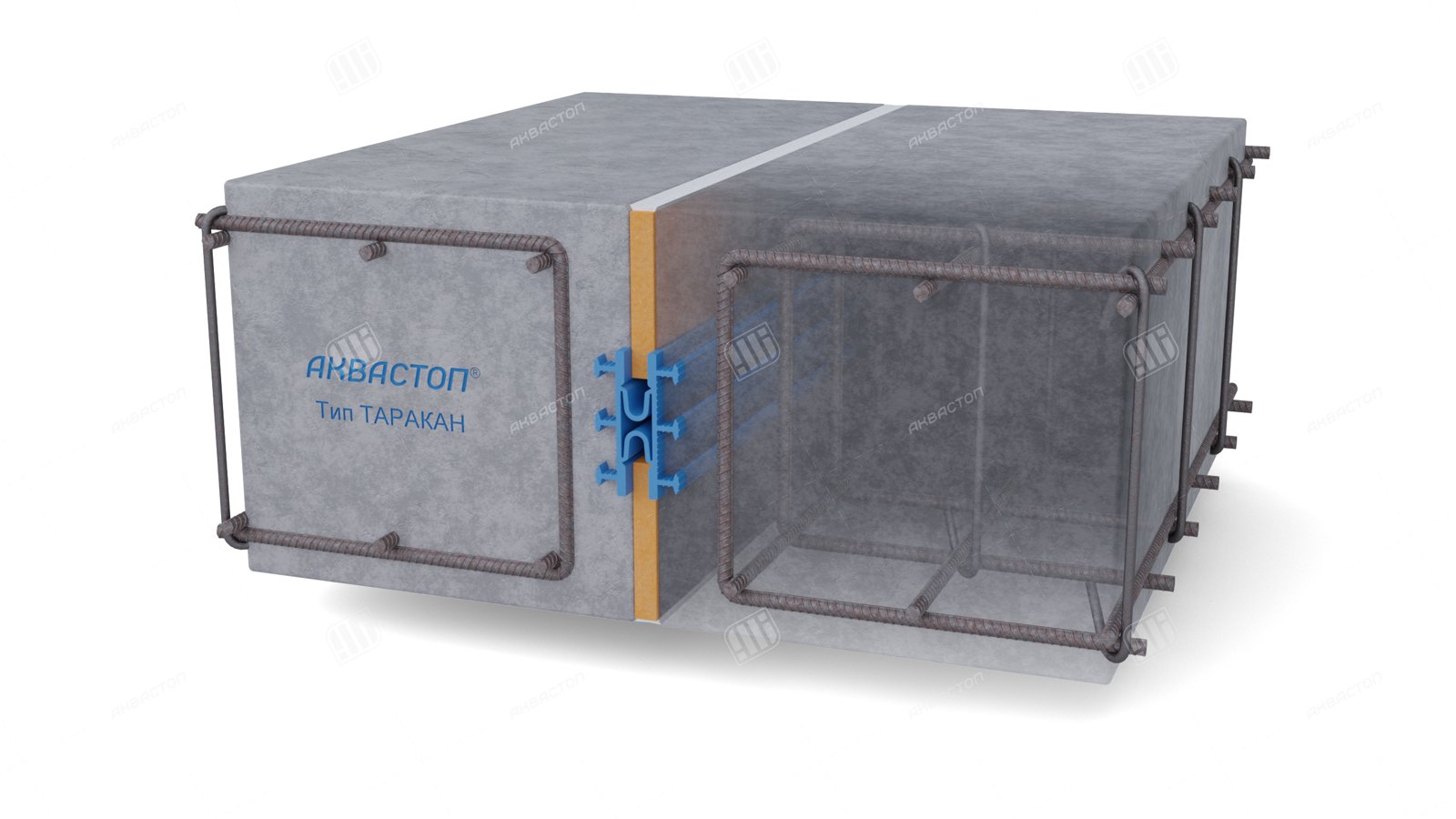

ТАРАКАН — деформационные швы, наружнаяСкачать альбом
18 листов А3 в одном файле. Открывается в любой программе просмотра PDF, печатается на А3 без масштабирования.
Скачать альбом, PDF 7,5 МБАльбом типовых узлов разработан ООО «АКВАБАРЬЕР». ООО «БАЛТЕХ» — официальный дилер завода в Санкт-Петербурге и Северо-Западном федеральном округе.
