DEWMARK Concrete SG 61 — несъёмная опалубка с прямым стыком для деформационных и рабочих швов бетонных полов: склады и логистические центры, цеха, торговые комплексы, паркинги — монолитные бетонные полы под проезд погрузчиков. Раскрытие шва до 20 мм, погрузчики категорий G1–G6.
Устройство

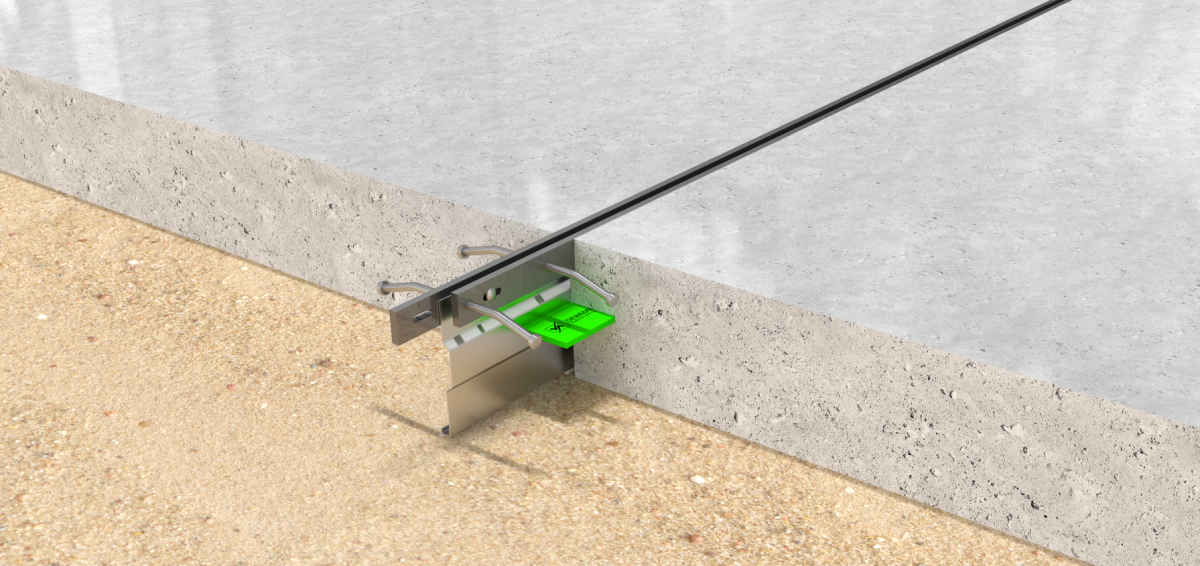

Опалубку ставят по линии будущего шва до заливки и оставляют в полу: по ней бетонируют захватку, затем соседнюю. По кромкам шва — стальные полосы заподлицо с полом на анкерных упорах, они защищают кромки бетона от сколов под колёсами погрузчиков. Через шов проходит опорная пластина: одной стороной она замоноличена в бетон, другой ходит в кожухе. Шов может раскрываться, а нагрузка от колеса передаётся на соседнюю плиту — кромки не проседают и не скалываются. Hp — высота профиля, её подбирают под толщину плиты.
| Тип стыка | прямой; синус-исполнение — по запросу |
|---|---|
| Раскрытие шва | до 20 мм |
| Высота профиля Hp | под толщину плиты; изготавливается на любую высоту |
| Опорные пластины | 60/OP-5, 60/OP-8, 60/OP-8XL |
| Монтаж | на холдерах или сварочным методом (инструкции производителя) |
Аналог TERAJOINT. SG 61 заменяет в проектах несъёмную опалубку TERAJOINT TJ6 и TJ8 (Peikko): высота профиля — как у марки в спецификации, опорные пластины 60/OP-5, OP-8 или OP-8XL по нагрузке. Таблица соответствия марок — на странице «Аналог TERAJOINT: чем заменить TJ6 и TJ8».
Нагрузка от погрузчиков
Тип опорной пластины подбирают по категории погрузчика и раскрытию шва (по расчёту нагрузок DEWMARK):
| Категория погрузчика | Грузоподъёмность, кН | Нагрузка на колесо Qk, кН |
|---|---|---|
| G1 | 10 | 12,5 |
| G2 | 15 | 15 |
| G3 | 25 | 31,5 |
| G4 | 40 | 45 |
| G5 | 60 | 70 |
| G6 | 80 | 85 |
| Пластина | Размер, мм | Шаг, мм | Цвет кожуха |
|---|---|---|---|
| 60/OP-5 | 150 × 120 × 5 | 600 | зелёный |
| 60/OP-8 | 150 × 130 × 8 | 600 | оранжевый |
| 60/OP-8XL | 180 × 140 × 8 | 500 | красный |
Как подобрать
Нужна регулировка высоты на объекте — SG 61/NV-ADJ; безударный проезд — синусные SG 63 и SG 64. Пришлите толщину плиты, шаг захваток и тип погрузчиков — подберём профиль и пластины. Все системы — в разделе «Несъёмная опалубка для промышленных полов».
Документы
Документы производителя: спецификация PDF, расчёт нагрузок, инструкция: метод холдеров, инструкция: сварочный метод. Чертежи — по запросу.
Цена и заказ
Цена зависит от высоты профиля, типа опорных пластин и метража — пришлите толщину плиты и метраж швов, коммерческое предложение — в течение 30 минут, счёт — в течение часа. Доставка из Санкт-Петербурга.
