Профиль DEWMARK Heavy SV 51 (SV-ZZ 51) — сейсмостойкий закладной со стальной плитой, шов 50–500 мм, до 600 кН

DEWMARK Heavy SV 51 (SV-ZZ 51) — сейсмостойкий закладной профиль со стальной плитой для деформационных швов под тяжёлую нагрузку: паркинги, рампы, склады, аэропорты, проезд грузовиков и погрузчиков, объекты в сейсмических районах. Нагрузка до 600 кН по данным производителя, ширина шва 50–500 мм.

Размеры

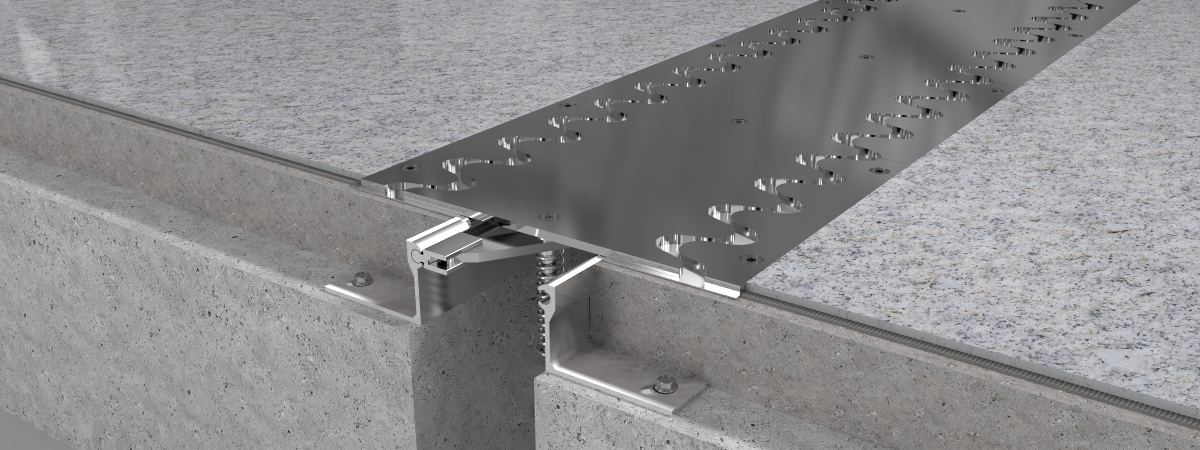

A — ширина деформационного шва между берегами плиты. H — монтажная высота: толщина слоя пола, в который замоноличивается профиль, — от поверхности пола до низа профиля. B — ширина стальной плиты на поверхности пола. По краям шва — уголки: полка лежит на несущей плите и крепится анкерами, стенка поднимается до уровня пола. Шов закрывает толстая стальная плита со скошенными краями, она лежит на поверхности пола. Накладку прижимает потайной винт: он проходит через отверстие с зенковкой в накладке и сквозь тягу, а под тягой на винте стоит пружина, которая упирается в кронштейн на стенке уголка. Второй конец тяги ходит в направляющей у противоположного края шва. Так накладка следует за смещениями шва в разных направлениях — это и делает профиль сейсмостойким.

Что входит в монтажную высоту H — общие схемы для понимания:

• около 20 мм — плиточный клей и керамическая плитка;
• около 30 мм — самонивелирующийся ровнитель, клей и плитка;
• около 40 мм — грубый ровнитель, затем клей и плитка;
• от 50 мм — стяжка.

Точную высоту профиля подбирают под фактическую толщину пирога пола.

Марка читается так: SV-ZZ 51 / A / H. Например, SV-ZZ 51/200/50 — шов 200 мм, монтажная высота 50 мм.

Как подобрать

Ширину шва берите по замеру в самом широком месте, с учётом расчётных смещений по проекту. Если нагрузка до 100 кН — SV 50 с алюминиевой накладкой; несейсмический профиль под 600 кН для швов до 1000 мм — SV 45. Все модели серии — в разделе DEWMARK Heavy.

Цена и заказ

Цена зависит от ширины шва и высоты профиля — пришлите марку или размеры и метраж, коммерческое предложение — в течение 30 минут, счёт — в течение часа. Спецификация в PDF и документы — по запросу.
