DEWMARK Standart SV 28 — закладной профиль с лотком под заполнение покрытием для широких деформационных швов пола: торговые центры, аэропорты, вокзалы, музеи, офисы и общественные здания, где шов должен быть почти незаметен. Ширина шва 50–500 мм, высота от 50 мм.
Размеры

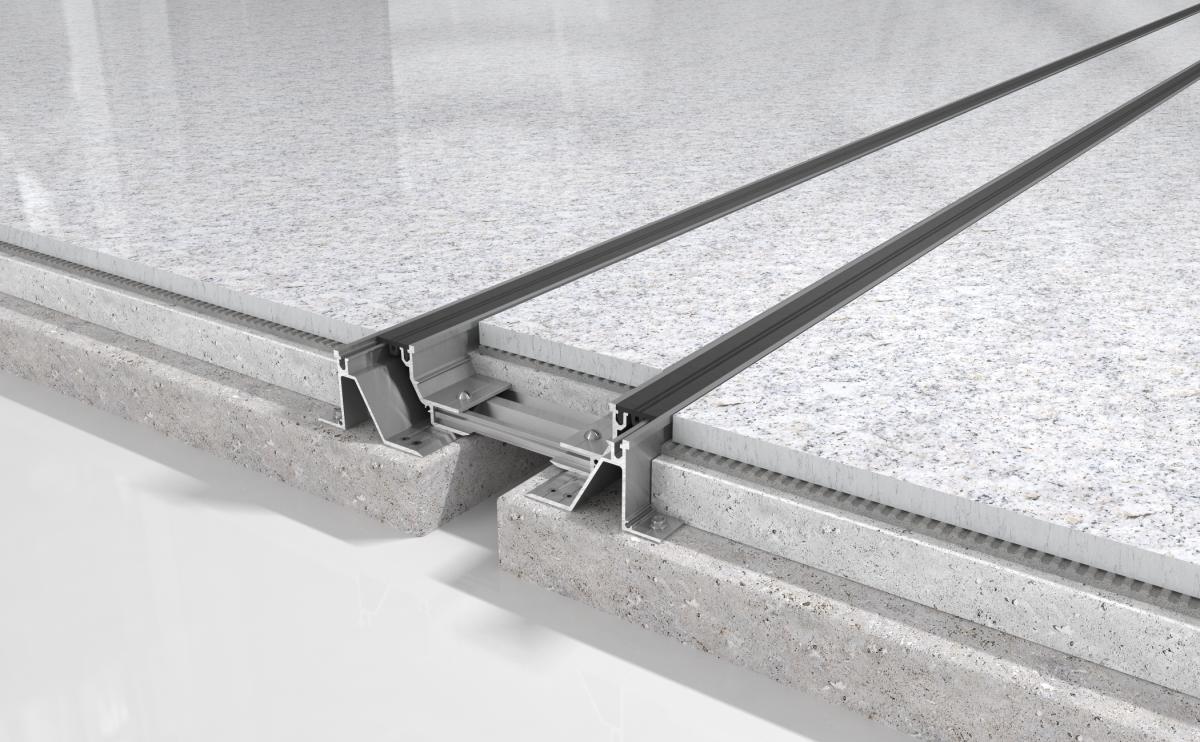

A — ширина деформационного шва между берегами плиты. H — монтажная высота профиля. B — общая ширина профиля на полу. Над швом лежит металлический лоток. Его заполняют тем же покрытием, что и пол вокруг: подливка из ровнителя около 15 мм, плиточный клей 2–3 мм и плитка 10–15 мм. Покрытие не прерывается, на полу видны только две узкие полосы вставок. По краям шва — окантовки на анкерах, между окантовками и лотком — эластичные вставки, они принимают движение шва. Снизу лоток опирается на опорную планку: она лежит на основании и перекрывает шов. Лоток опирается на кронштейны окантовок, с обеих сторон — эластичные вставки шириной 25 мм.
| Ширина шва A, мм | 50, 100, 150, 200, 250, 300, 400, 500 |
|---|---|
| Ширина вставки, мм | 25 |
| Монтажная высота H, мм | 50; любая высота от 50 мм — на заказ |
| Нагрузка | средняя |
| Тип | закладной, лоток под заполнение покрытием |
Что входит в монтажную высоту H — общие схемы для понимания:
- около 20 мм — плиточный клей и керамическая плитка;
- около 30 мм — самонивелирующийся ровнитель, клей и плитка;
- около 40 мм — грубый ровнитель, затем клей и плитка;
- от 50 мм — стяжка.
Точную высоту профиля подбирают под фактическую толщину пирога пола.
Марка читается так: SV 28 / A / H. Популярные марки: SV 28/100/50, SV 28/200/50, SV 28/300/50.
Как подобрать
Ширину шва берите по замеру в самом широком месте, с учётом расчётных смещений по проекту. Нужна сейсмостойкость — SV 29 или серия SV 30. Все модели серии — в разделе DEWMARK Standart.
Документы
Документы производителя: спецификация PDF, чертёж DWG.
Цена и заказ
Цена зависит от ширины шва и высоты профиля — пришлите марку или размеры и метраж, коммерческое предложение — в течение 30 минут, счёт — в течение часа.
