DEWMARK Wall AV 25 — закладной сейсмостойкий профиль с накладкой для деформационных швов стен : офисы, торговые центры, больницы, школы, жилые и общественные здания, объекты в сейсмических районах. Ширина шва 50–1000 мм, монтажная высота от 16 мм.
Размеры

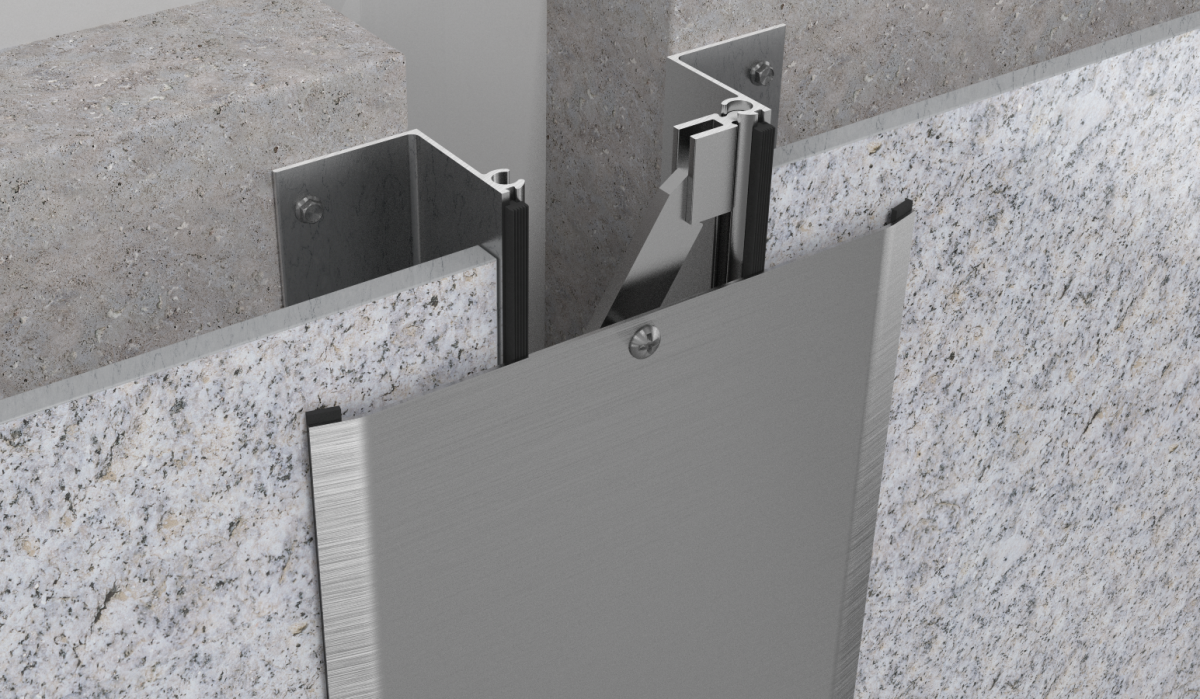

A B H поверхность стены отделка стена анкер алюминиевая накладка тяга потайной винт с пружиной A — ширина деформационного шва. H — монтажная высота: толщина штукатурки или облицовки, в которую замоноличивается профиль. B — видимая ширина профиля на стене. По краям шва — уголки на анкерах под отделкой. Шов закрывает накладка на лицевой поверхности: её прижимает потайной винт с пружиной, винт проходит сквозь тягу, второй конец тяги ходит в направляющей. Накладка следует за смещениями шва в разных направлениях — профиль сейсмостойкий.
Ширина шва A, мм 50, 75, 100, 150, 200, 250, 300, 400, 500; до 1000 — на заказ Монтажная высота H, мм 16, 20, 25, 34, 50, 70, 80, 100, 110, 120, 150; любая другая — на заказ Накладка алюминий 2 мм (для швов до 150 мм) или нержавеющая сталь AISI 304 1,5 мм Тип закладной, сейсмостойкий
Марка читается так: AV 25 / A / H. Популярные марки: AV 25/75/16 , AV 25/100/20 , AV 25/150/25 , AV 25/200/50 .
Как подобрать
Накладной вариант поверх готовой отделки — AV 23 или AV 24 . Все модели серии — в разделе DEWMARK Wall .
Документы
Документы производителя: спецификация PDF ; чертёж DWG — по запросу.
Цена и заказ
Цена зависит от модели и ширины шва — пришлите марку или размеры и метраж, коммерческое предложение — в течение 30 минут, счёт — в течение часа .
