| Для какого узла | Нагрузка от погрузчиков с бандажными шинами |
| Ширина шва | 145 мм · профиль 145 мм |
| Перемещения | сжатие 20 мм · растяжение 20 мм |
| Нагрузка | до 2 МПа |
| Цена | 4 635 ₽ за пог. м, с НДС 22 % |
| Минимальная отгрузка | 3 м = 13 905 ₽ |
| Срок | склад завода — 1–2 рабочих дня после оплаты до 12:00; редкие типоразмеры — производство, срок до оплаты |
| Документы | сертификат, паспорт качества, ТУ · чертёж DWG |
Назначение

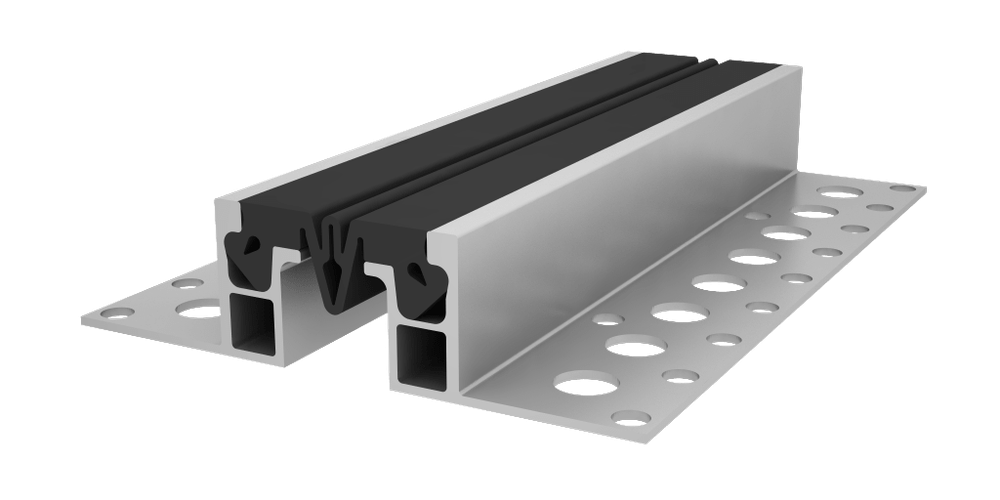

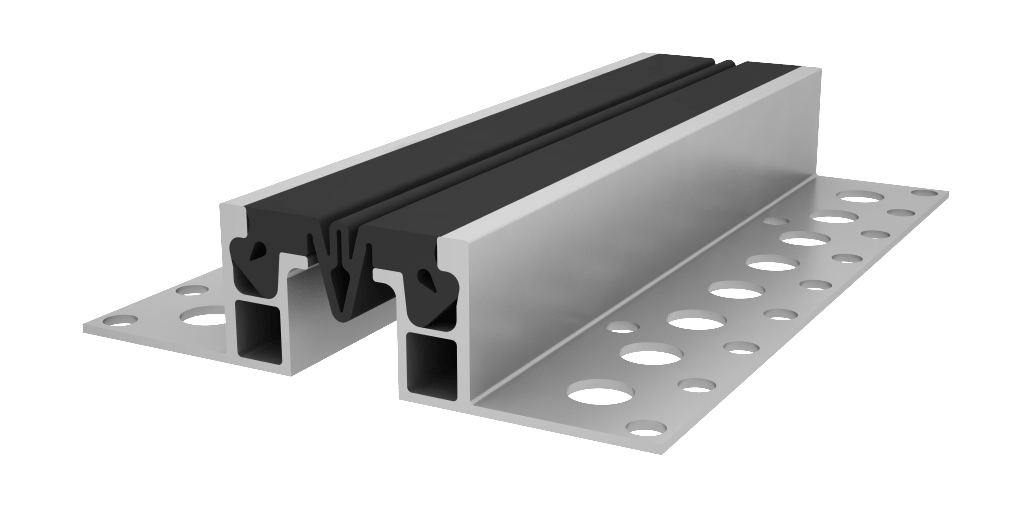

Дилатационное устройство АКВАСТОП тип ДШН-УГЛ/145 (на опорах) — угловое обрамление деформационного шва шириной 145 мм в паркингах, на эксплуатируемых кровлях стилобата и в логистических центрах при движении пневмоколёсного транспорта и погрузчиков. Допустимая нагрузка 2,0 МПа. Компенсатор Н1-130 (EPDM-резина), направляющие — алюминиевый профиль.
Исполнение «на опорах» отличается от обычного закладного профиля тем, что направляющие ставятся не в тело плиты, а на двойные стальные опоры КД (проволока Ø8 мм), закреплённые к плите клиновыми анкерами. Высота опоры выбирается под толщину пирога пола — от 65–270 мм над плитой. Это решение для толстых стяжек и многослойных пирогов паркингов, стилобатов и эксплуатируемых кровель, где обычный профиль по высоте не проходит.
Характеристики
| Марка | ДШН-УГЛ/145 |
| Компенсатор | Н1-130 (EPDM-резина) |
| Ширина деформационного шва A | 145 мм |
| Видимая и монтажная ширина B = C | 145 мм |
| Перемещения: сжатие / растяжение / сдвиг | 20 / 20 / 40 мм |
| Допустимая нагрузка | 2,0 МПа |
| Направляющие | алюминиевый профиль, хлысты 3 м |
| Высота пирога пола H | 65–270 мм — по опоре КД |
Опоры КД — заказываются отдельно
Цена указана за 1 пог. м устройства (направляющие с компенсатором). Опоры КД — отдельная позиция, комплект на метр шва: в него уже входят кронштейны, болты М10×100, гайки, прямоугольные шайбы и клиновые анкеры М10×95 (на 3 м шва — 6 кронштейнов, 14 болтов, 34 гайки, 18 шайб, 6 анкеров). Отдельно крепёж покупать не нужно. Высота опоры подбирается по пирогу пола:
| Опора | Высота пирога пола H |
|---|---|
| КД-080×8 | 65–110 мм |
| КД-105×8 | 65–135 мм |
| КД-130×8 | 65–160 мм |
| КД-150×8 | 65–180 мм |
| КД-175×8 | 65–205 мм |
| КД-205×8 | 65–235 мм |
| КД-240×8 | 65–270 мм |
Монтаж на опорах (по рекомендациям завода)
- Подготовить поверхность плиты вдоль шва.
- На свободном месте собрать устройство: направляющие профили, компенсатор, кронштейны КД, болты и гайки — по схеме монтажа.
- Выставить профили на монтажную ширину С тремя отрезками компенсатора длиной 50 мм: два по краям, один по центру.
- Замок компенсатора смазать силиконовой смазкой или мыльным раствором, направить в посадочное место профиля и вдавить деревянным бруском. Бить по компенсатору нельзя.
- Пробурить отверстия под клиновые анкеры М10×95 на глубину 65–70 мм с шагом по схеме, удалить пыль, забить анкеры, снять гайки.
- Установить собранное устройство на резьбу анкеров, затянуть гайки с равным усилием на всех опорах.
- Выставить устройство по высоте кронштейнами: верхняя кромка профиля — по проектной отметке чистого пола.
- Между профилями заложить экструдированный пенополистирол, чтобы бетон не попал в полость шва.
- Выполнить бетонные работы.
- Извлечь отрезки компенсатора и установить целый компенсатор по всей длине шва.
Как подобрать типоразмер
В марке после дроби — ширина деформационного шва в миллиметрах по проекту: ДШН-УГЛ/145 ставится в шов 145 мм. Замеряйте шов в самом широком месте. Затем по толщине пирога пола (от плиты до чистого пола) выберите опору КД из таблицы выше — она указывается в заказе отдельной строкой.
Отгрузка
Отгружается хлыстами по 3 погонных метра. Метраж округляется вверх до кратного трём: заказать 7 метров нельзя, только 6 или 9. Зенковка под крепёж выполняется по запросу — многие делают её на объекте сами.
Транспортирование и хранение
Изделия перевозят транспортом всех видов в условиях, исключающих механические повреждения и загрязнение. Хранить в заводской упаковке, не подвергать деформирующим нагрузкам, защищать от нефтепродуктов и органических растворителей.
Гарантии изготовителя
Предприятие-изготовитель гарантирует соответствие изделий требованиям нормативных документов при соблюдении условий применения, правил транспортирования, хранения и указаний по эксплуатации. Гарантия распространяется на эксплуатационные характеристики при условии, что все работы по установке выполнены в соответствии с регламентами, согласованными с изготовителем.
Потребитель несёт ответственность за соответствие выбранного типа изделия назначению и условиям эксплуатации.
Доставка:
- По Санкт-Петербургу и Ленинградской области
- В регионы — транспортной компанией
Чертёж узла: скачать DWG серии ДШН · вся библиотека узлов
Сертификат и паспорт качества
ООО «БАЛТЕХ» — официальный торговый партнёр АКВАБАРЬЕР (письмо № 26/2703 от 24.03.2026). На каждую отгрузку — паспорт качества по накладной: марка, количество, дата, печать изготовителя. Устройство выпускается по ТУ 5225-004-58093526-2013 и подтверждено сертификатом соответствия до 26.04.2029. Все сертификаты и документы →
Условия для юридических лиц
Ответ по известной марке — в течение часа, счёт — до двух часов в рабочее время; КП с подбором по чертежу — в тот же рабочий день. Чертёж узла или фотографию шва присылайте на sale@aquabarrier-spb.ru или звоните +7 (812) 210-00-66: вернём марку, объём с учётом кратности отгрузки и счёт. Счёт для юрлиц и ИП, цены с НДС 22 %. Отгрузку запускаем по платёжному поручению с отметкой банка — ждать зачисления денег не нужно. Ходовые типоразмеры завод отгружает со своего склада за 1–2 дня, редкие марки идут в производство — точный срок называем при подтверждении заказа, до оплаты. ЭДО, включая транспортный, — всё оформляем сами. Аккредитация на 8 площадках 44-ФЗ и 223-ФЗ, спецсчёт в Сбербанке. Все условия для юрлиц →
Написания марки для поиска: DSHN-UGL/145, ДШН УГЛ 145 на опорах.
