Назначение
Дилатационное устройство АКВАСТОП тип ПСА.УГЛ-050 — декоративный алюминиевый профиль угловойого исполнения для примыканий пол–стена, стена–стена и ступеней. По нагрузкам не подбирается: семейство предназначено для стен, потолков и фасадов, где транспортной нагрузки на шов нет.
Размеры
| Параметр | Значение |
|---|---|
| Ширина деформационного шва (A) | 35 мм |
| Общая ширина видимой части (B = C) | 50 мм |
| Сжатие / растяжение | 5 / 10 мм |
| Крепление | клипса КП-15/050 |
Число в марке — это габарит профиля, а не ширина шва. ПСА.УГЛ-050 имеет общую ширину видимой части 50 мм и ставится в шов 35 мм. Эти размеры путают чаще всего: в марке зашит габарит, ширину шва смотрите в таблице.
Габарит показывает, сколько места профиль займёт на поверхности — это важно при примыканиях к колоннам, стенам и порогам.
Как подобрать
Ширина шва номинальная. При бетонировании берега расходятся, и по длине одного шва расстояние получается неодинаковым. Подбирайте по замеру в самом широком месте — иначе устройство не встанет там, где шов разошёлся.
Отгрузка
Отгружается хлыстами по 3 погонных метра, метраж округляется вверх до кратного трём: заказать 7 метров нельзя, только 6 или 9. Отгрузка со склада завода — 1–2 рабочих дня при оплате до 12:00.
Транспортирование и хранение
Изделия перевозят транспортом всех видов в условиях, исключающих механические повреждения и загрязнение. Хранить в заводской упаковке, не подвергать деформирующим нагрузкам, защищать от нефтепродуктов и органических растворителей.
Гарантии изготовителя
Предприятие-изготовитель гарантирует соответствие изделий требованиям нормативных документов при соблюдении условий применения, правил транспортирования, хранения и указаний по эксплуатации.

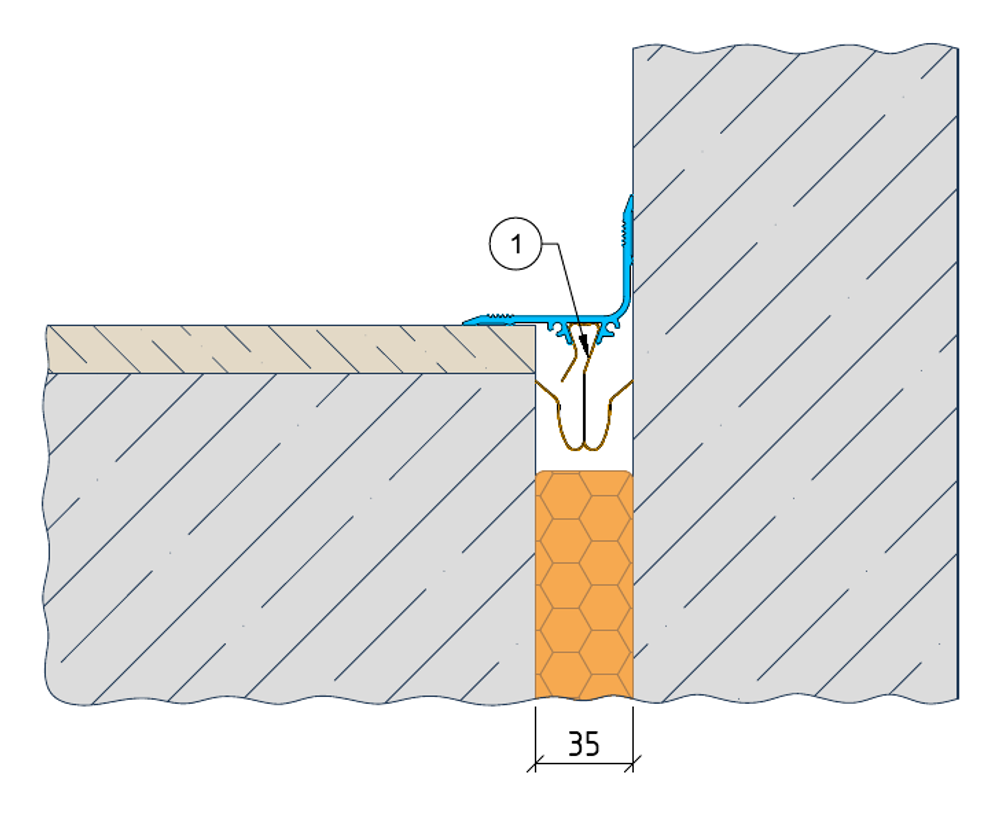

Чертёж узла: скачать DWG серии ПСА · вся библиотека узлов
