Профиль DEWMARK Heavy SV 57 — сейсмостойкий закладной с рамками, шов 50–500 мм

DEWMARK Heavy SV 57 — сейсмостойкий закладной профиль с рамками для деформационных швов полов: торговые и общественные здания, аэропорты, паркинги, объекты в сейсмических районах и швы с большими подвижками. Ширина шва 50–500 мм.

Размеры

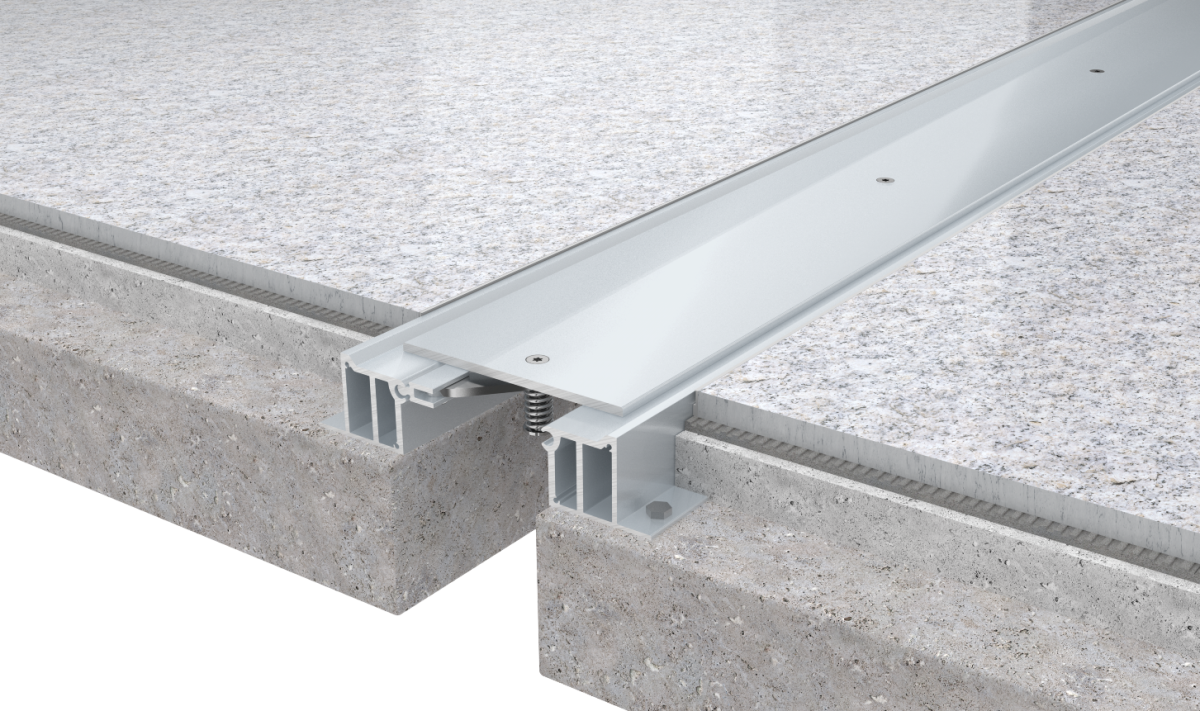

A — ширина деформационного шва между берегами плиты. H — монтажная высота: толщина слоя пола, в который замоноличивается профиль, — от поверхности пола до низа профиля. B — ширина алюминиевой накладки на поверхности пола. По краям шва — рамки с двумя камерами: они стоят на несущей плите и крепятся анкерами, верх рамок — на уровне пола. Шов закрывает алюминиевая накладка, закрывающая обе рамки, со скошенными краями, она лежит на поверхности пола. Накладку прижимает потайной винт: он проходит через отверстие с зенковкой в накладке и сквозь тягу, а под тягой на винте стоит пружина, которая упирается в кронштейн на рамке. Второй конец тяги ходит в направляющей у противоположного края шва. Так накладка следует за смещениями шва в разных направлениях — это и делает профиль сейсмостойким.

Что входит в монтажную высоту H — общие схемы для понимания:

• около 20 мм — плиточный клей и керамическая плитка;
• около 30 мм — самонивелирующийся ровнитель, клей и плитка;
• около 40 мм — грубый ровнитель, затем клей и плитка;
• от 50 мм — стяжка.

Точную высоту профиля подбирают под фактическую толщину пирога пола.

Марка читается так: SV 57 / A. Например, SV 57/150 — для шва 150 мм.

Как подобрать

Ширину шва берите по замеру в самом широком месте, с учётом расчётных смещений по проекту. Вариант с уголками вместо рамок — SV 50 (до 100 кН) или SV 51 со стальной плитой (до 600 кН). Все модели серии — в разделе DEWMARK Heavy.

Цена и заказ

Цена зависит от ширины шва и высоты профиля — пришлите марку или размеры и метраж, коммерческое предложение — в течение 30 минут, счёт — в течение часа. Спецификация в PDF и документы — по запросу.
