DEWMARK Hydro WR 79 — водонепроницаемый закладной профиль под тяжёлую нагрузку для деформационных швов пола: паркинги, эксплуатируемые кровли и стилобаты, подземные этажи, мойки, пищевые и производственные цеха — везде, где вода не должна попасть в шов. Ширина шва до 115 мм, нагрузка до 600 кН по данным производителя.
Размеры

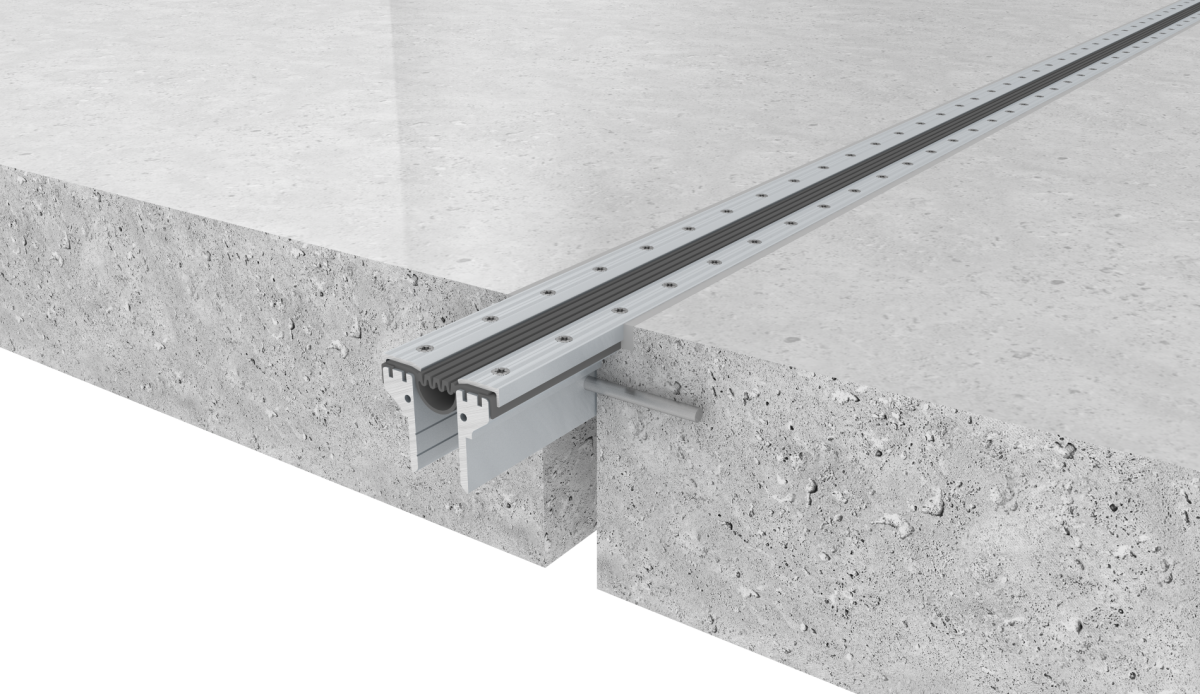

A — ширина деформационного шва между берегами плиты. H — монтажная высота: толщина слоя пола, в который замоноличивается профиль, — от поверхности пола до низа полки. B — видимая ширина профиля на полу. В слой пола замоноличены металлические корпуса с анкерными рёбрами, сверху — накладки на винтах, которые закручиваются в корпуса. Между корпусами зажата эластичная вставка: сверху она вровень с полом, в шов уходит петлёй — шов закрыт от воды, а вставка свободно растягивается и сжимается вместе с ним. От корпусов отходит фартук, к которому примыкает гидроизоляция пола (фартук S, M или L). Корпус у WR 79 выше и дополнительно держится в бетоне поперечными стержнями.
| Ширина шва A, мм | 50, 60, 80, 100, 120 |
|---|---|
| Накладка | алюминий (AL), нержавеющая сталь AISI 304 (SS304) или AISI 430 (SS430) |
| Фартук | S в базовом исполнении; M и L — по запросу |
| Нагрузка | до 600 кН (по данным производителя) |
| Тип | закладной, водонепроницаемый |
Что входит в монтажную высоту H — общие схемы для понимания:
- около 20 мм — плиточный клей и керамическая плитка;
- около 30 мм — самонивелирующийся ровнитель, клей и плитка;
- около 40 мм — грубый ровнитель, затем клей и плитка;
- от 50 мм — стяжка.
Точную высоту профиля подбирают под фактическую толщину пирога пола.
Марка читается так: WR 79 / A / накладка. Популярные марки: WR 79/50, WR 79/60, WR 79/80, WR 79/100.
Как подобрать
Если нагрузка до 300 кН — WR 73; для швов шире 120 мм или профиля под проектную высоту — WR-H 79. Все модели серии — в разделе DEWMARK Hydro.
Документы
Документы производителя: спецификация PDF; чертёж DWG — по запросу.
Цена и заказ
Цена зависит от ширины шва и высоты профиля — пришлите марку или размеры и метраж, коммерческое предложение — в течение 30 минут, счёт — в течение часа.
