DEWMARK Hydro WR-H 79 — водонепроницаемый закладной профиль под проектную высоту для деформационных швов пола: паркинги, эксплуатируемые кровли и стилобаты, подземные этажи, мойки, пищевые и производственные цеха — везде, где вода не должна попасть в шов. Изготавливается на требуемую высоту (от 90 мм) и ширину шва до 1000 мм, нагрузка до 600 кН. Для широких швов — WR Double 79.
Размеры

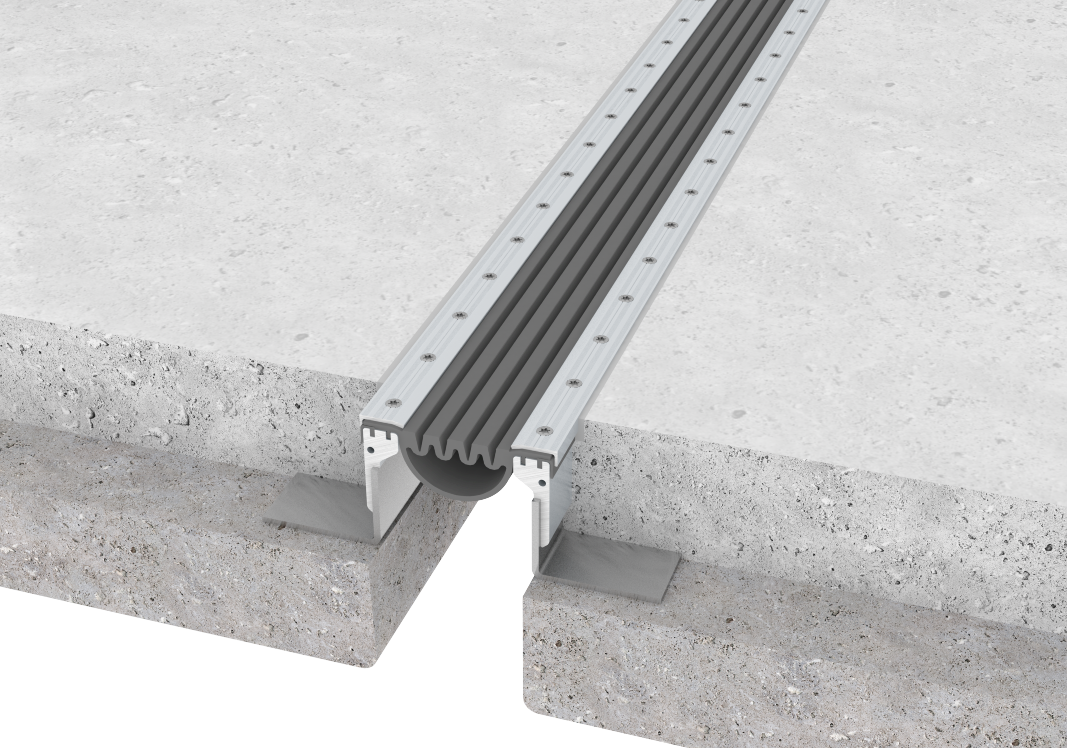

A — ширина деформационного шва между берегами плиты. H — монтажная высота: толщина слоя пола, в который замоноличивается профиль, — от поверхности пола до низа полки. B — видимая ширина профиля на полу. В слой пола замоноличены металлические корпуса с анкерными рёбрами, сверху — накладки на винтах, которые закручиваются в корпуса. Между корпусами зажата эластичная вставка: сверху она вровень с полом, в шов уходит петлёй — шов закрыт от воды, а вставка свободно растягивается и сжимается вместе с ним. От корпусов отходит фартук, к которому примыкает гидроизоляция пола (фартук S, M или L).
| Ширина шва A, мм | 60, 90, 120; WR Double 79 — до 1000 под заказ |
|---|---|
| Монтажная высота h, мм | от 90 — под проект |
| Накладка | алюминий (AL) или нержавеющая сталь AISI 304 (SS304), фартук S; M и L — по запросу |
| Нагрузка | до 600 кН (по данным производителя) |
| Тип | закладной, водонепроницаемый, под заказ |
Что входит в монтажную высоту H — общие схемы для понимания:
- около 20 мм — плиточный клей и керамическая плитка;
- около 30 мм — самонивелирующийся ровнитель, клей и плитка;
- около 40 мм — грубый ровнитель, затем клей и плитка;
- от 50 мм — стяжка.
Точную высоту профиля подбирают под фактическую толщину пирога пола.
Марка читается так: WR-H 79 / A / h / исполнение. Популярные марки: WR-H 79/60/150 SL, WR-H 79/90/150, WR-H 79/120/200.
Как подобрать
Стандартный профиль без изготовления под заказ — WR 79 или WR 73. Все модели серии — в разделе DEWMARK Hydro.
Документы
Документы производителя: спецификация PDF; чертёж DWG — по запросу.
Цена и заказ
Цена зависит от ширины шва и высоты профиля — пришлите марку или размеры и метраж, коммерческое предложение — в течение 30 минут, счёт — в течение часа.
