DEWMARK Standart SV 21 — закладной профиль с эластичной вставкой для деформационных швов пола: торговые центры, офисы, школы, больницы, коридоры и залы с пешеходной и средней нагрузкой. Ширина шва 20–100 мм, монтажная высота от 15 мм, любая высота — на заказ.
Размеры

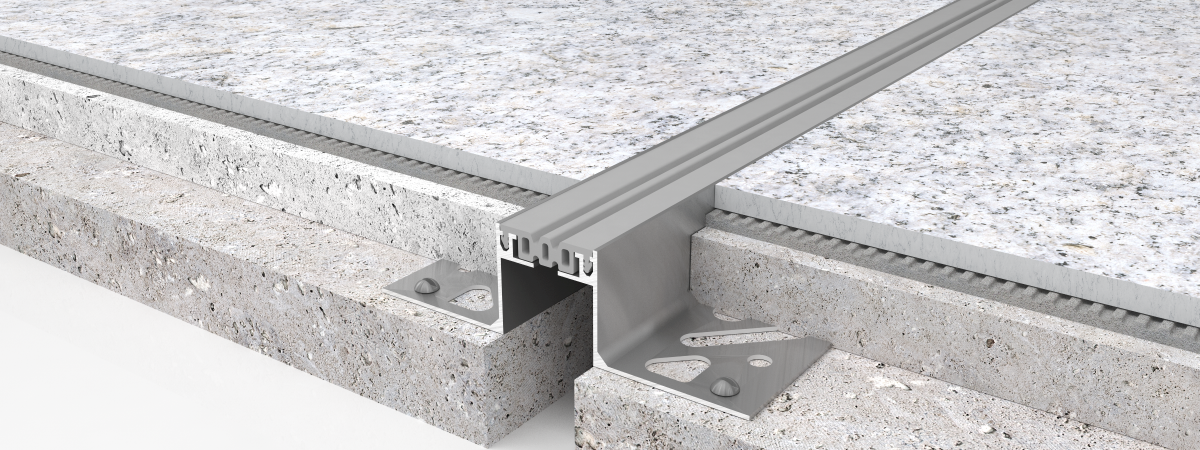

A — ширина деформационного шва между берегами плиты. H — монтажная высота: толщина слоя пола, в который замоноличивается профиль, — от поверхности пола до низа полки. B — видимая ширина профиля на полу. По краям шва — уголки: полка лежит на несущей плите и крепится анкерами, стенка поднимается до уровня пола. Вверху стенок — замки, в них защёлкнута эластичная вставка с полыми камерами: она закрывает шов, сжимается и растягивается вместе с ним, верх вставки — заподлицо с полом.
| Ширина шва A, мм | 20, 25, 30, 40, 45, 50, 65, 95 |
|---|---|
| Монтажная высота H, мм | 15, 20, 30, 50 — для всех ширин; 70, 80, 100 — для швов от 45 мм; любая другая высота — на заказ |
| Нагрузка | средняя |
| Тип | закладной, уголки + эластичная вставка |
Что входит в монтажную высоту H — общие схемы для понимания:
- около 20 мм — плиточный клей и керамическая плитка;
- около 30 мм — самонивелирующийся ровнитель, клей и плитка;
- около 40 мм — грубый ровнитель, затем клей и плитка;
- от 50 мм — стяжка.
Точную высоту профиля подбирают под фактическую толщину пирога пола.
Марка читается так: SV 21 / A / H. Например, SV 21/50/30 — шов 50 мм, монтажная высота 30 мм. Популярные марки: SV 21/20/15, SV 21/30/20, SV 21/45/30, SV 21/50/50, SV 21/65/50, SV 21/95/50.
Как подобрать
Ширину шва берите по замеру в самом широком месте, высоту — по толщине пирога пола. Похожие модели — SV 23 и SV 25; под погрузчики и грузовики — серия Heavy. Все модели серии — в разделе DEWMARK Standart.
Документы
Документы производителя: спецификация PDF; чертёж DWG — по запросу.
Цена и заказ
Цена зависит от ширины шва и высоты профиля — пришлите марку или размеры и метраж, коммерческое предложение — в течение 30 минут, счёт — в течение часа.
