DEWMARK Standart SV 23 — закладной профиль с эластичной вставкой для деформационных швов пола: торговые и общественные здания, офисы, коридоры с пешеходной и средней нагрузкой. Ширина шва 45–95 мм, монтажная высота 15–50 мм.
Размеры

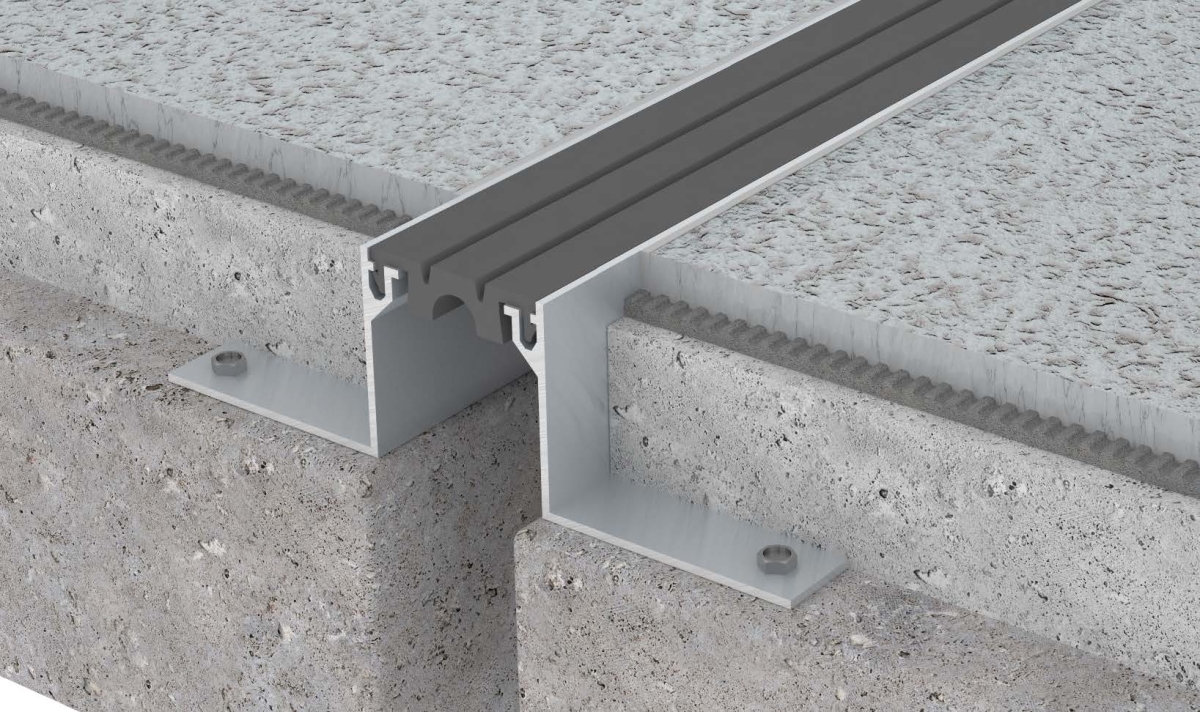

A — ширина деформационного шва между берегами плиты. H — монтажная высота: толщина слоя пола, в который замоноличивается профиль, — от поверхности пола до низа полки. B — видимая ширина профиля на полу. По краям шва — уголки: полка лежит на несущей плите и крепится анкерами, стенка поднимается до уровня пола. Вверху стенок — замки, в них защёлкнута эластичная вставка с полыми камерами: она закрывает шов, сжимается и растягивается вместе с ним, верх вставки — заподлицо с полом.
| Ширина шва A, мм | 45, 50, 65, 95 |
|---|---|
| Монтажная высота H, мм | 15, 20, 30, 50 — для каждой ширины |
| Нагрузка | средняя |
| Тип | закладной, уголки + эластичная вставка |
Что входит в монтажную высоту H — общие схемы для понимания:
- около 20 мм — плиточный клей и керамическая плитка;
- около 30 мм — самонивелирующийся ровнитель, клей и плитка;
- около 40 мм — грубый ровнитель, затем клей и плитка;
- от 50 мм — стяжка.
Точную высоту профиля подбирают под фактическую толщину пирога пола.
Марка читается так: SV 23 / A / H. Например, SV 23/50/20 — шов 50 мм, монтажная высота 20 мм. Популярные марки: SV 23/45/15, SV 23/50/20, SV 23/65/30, SV 23/95/50.
Как подобрать
Ширину шва берите по замеру в самом широком месте, высоту — по толщине пирога пола. Если шов уже 45 мм или нужна высота больше 50 мм — SV 21. Все модели серии — в разделе DEWMARK Standart.
Документы
Документы производителя: спецификация PDF; чертёж DWG — по запросу.
Цена и заказ
Цена зависит от ширины шва и высоты профиля — пришлите марку или размеры и метраж, коммерческое предложение — в течение 30 минут, счёт — в течение часа.
