DEWMARK Standart SV 34 — накладной профиль с накладкой на пружинном винте для деформационных швов пола: реконструкция торговых и общественных зданий, офисы, коридоры — когда пол уже готов. Ширина шва 50–500 мм, накладка из алюминия или нержавеющей стали.
Размеры

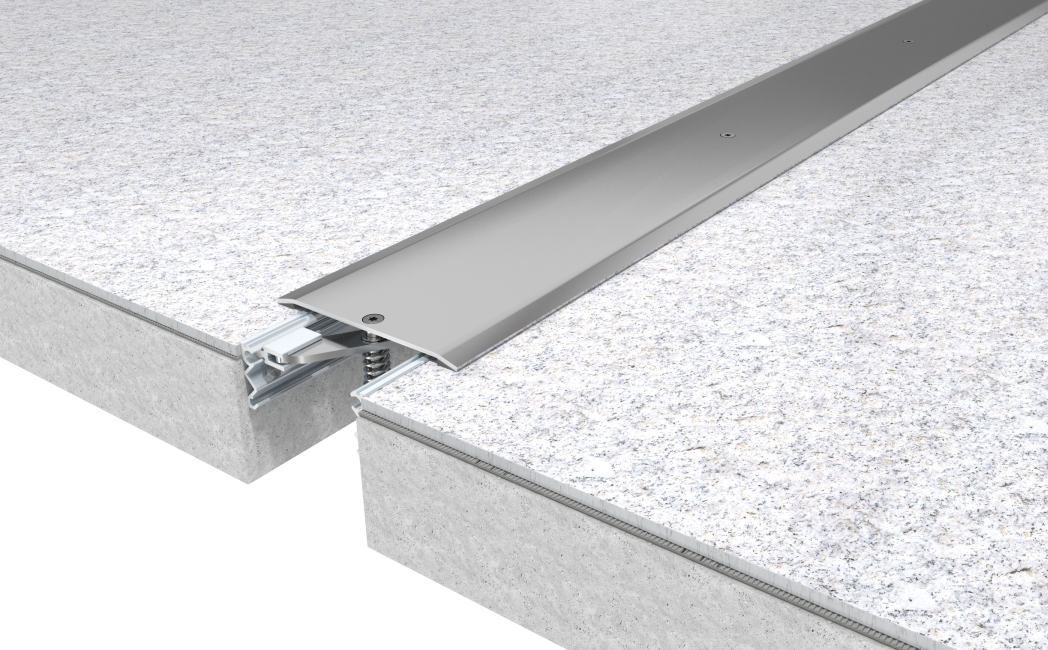

A — ширина деформационного шва. B — видимая ширина профиля на полу. Профиль накладной: монтажной высоты нет (H = 0), его ставят поверх готового покрытия. По краям шва на готовом покрытии лежат планки, их крепят винтами с дюбелями. Шов закрывает накладка со скошенными краями. Её прижимает потайной винт: он проходит через отверстие с зенковкой в накладке и сквозь тягу, а под тягой на винте стоит пружина, которая упирается в кронштейн у противоположного края шва. Второй конец тяги ходит в направляющей. Так накладка следует за смещениями шва в разных направлениях.
| Ширина шва A, мм | 50, 75, 100, 150, 200, 250, 300, 400, 500 |
|---|---|
| Накладка | алюминий (для швов до 150 мм), нержавеющая сталь AISI 430 или AISI 304 |
| Нагрузка | средняя |
| Тип | накладной, накладка на пружинном винте |
Марка читается так: SV 34 / A / материал накладки. Популярные марки: SV 34/75, SV 34/100, SV 34/150, SV 34/200.
Как подобрать
Ширину шва берите по замеру в самом широком месте. Сейсмостойкий вариант — SV 33; закладной под новый пол — SV 35. Угловых исполнений нет — на углы ставят SV-E 14 или SV 16. Все модели серии — в разделе DEWMARK Standart.
Документы
Документы производителя: спецификация PDF; чертёж DWG — по запросу.
Цена и заказ
Цена зависит от модели и ширины — пришлите марку или размеры и метраж, коммерческое предложение — в течение 30 минут, счёт — в течение часа.
