DEWMARK Standart SV 35 — сейсмостойкий закладной профиль с накладкой для деформационных швов пола : торговые центры, аэропорты, вокзалы, офисы и общественные здания, швы с большими подвижками. Ширина шва 50–500 мм, монтажная высота от 16 мм, накладка из алюминия или нержавеющей стали.
Размеры

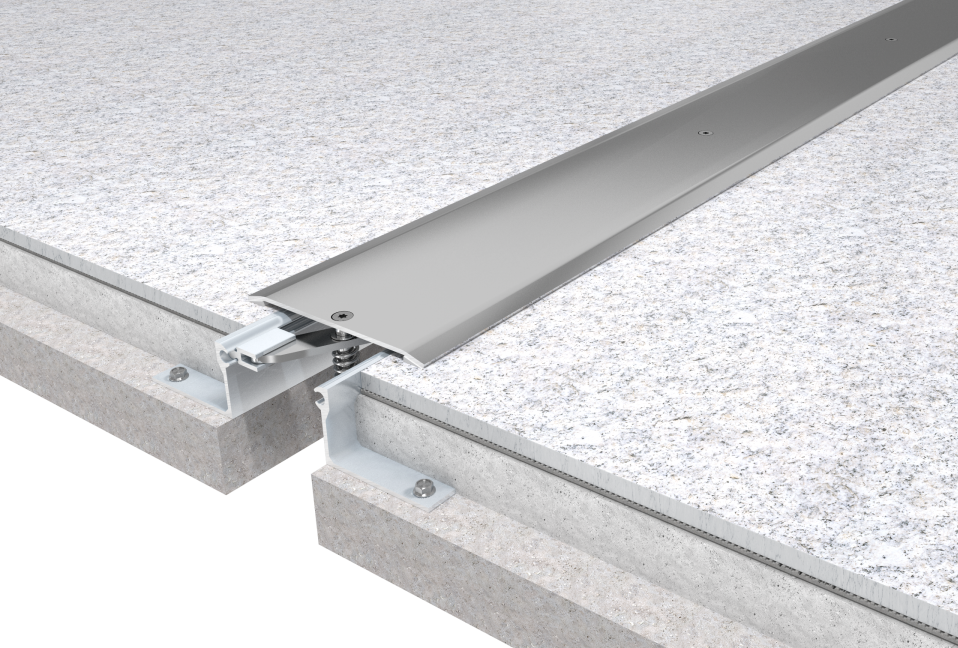

A B H поверхность пола слой пола несущая плита анкер алюминиевая накладка тяга потайной винт с пружиной A — ширина деформационного шва между берегами плиты. H — монтажная высота: толщина слоя пола, в который замоноличивается профиль, — от поверхности пола до низа полки. B — видимая ширина профиля на полу. По краям шва — уголки: полка лежит на несущей плите и крепится анкерами, стенка поднимается до уровня пола. Шов закрывает накладка со скошенными краями, она лежит на поверхности пола. Накладку прижимает потайной винт: он проходит через отверстие с зенковкой в накладке и сквозь тягу, а под тягой на винте стоит пружина, которая упирается в кронштейн у противоположного края шва. Второй конец тяги ходит в направляющей. Так накладка следует за смещениями шва в разных направлениях — это и делает профиль сейсмостойким.
Ширина шва A, мм 50, 75, 100, 150, 200, 250, 300, 400, 500 Монтажная высота H, мм 16, 20, 25, 34, 50, 70, 80, 100, 110, 120, 150; любая другая — на заказ Накладка алюминий (для швов до 150 мм), нержавеющая сталь AISI 430 или AISI 304 Нагрузка средняя Тип закладной, сейсмостойкий, накладка на пружинном винте
Что входит в монтажную высоту H — общие схемы для понимания:
около 20 мм — плиточный клей и керамическая плитка; около 30 мм — самонивелирующийся ровнитель, клей и плитка; около 40 мм — грубый ровнитель, затем клей и плитка; от 50 мм — стяжка. Точную высоту профиля подбирают под фактическую толщину пирога пола.
Марка читается так: SV 35 / A / H. Например, SV 35/50/180 — шов 50 мм, монтажная высота 180 мм (на заказ). Популярные марки: SV 35/75/16 , SV 35/100/50 , SV 35/150/50 , SV 35/200/50 .
Как подобрать
Под грузовой транспорт — сейсмостойкие SV 50 и SV 51 серии Heavy; вариант с рамками — SV 37 ; накладной вариант без замоноличивания — SV 33 . Все модели серии — в разделе DEWMARK Standart .
Документы
Документы производителя: спецификация PDF ; чертёж DWG — по запросу.
Цена и заказ
Цена зависит от ширины шва и высоты профиля — пришлите марку или размеры и метраж, коммерческое предложение — в течение 30 минут, счёт — в течение часа .
