Профиль DEWMARK Standart SV 37 — сейсмостойкий закладной с рамками и накладкой, шов 50–150 мм

DEWMARK Standart SV 37 — сейсмостойкий закладной профиль с рамками и накладкой для деформационных швов пола: торговые и общественные здания, аэропорты, офисы. Ширина шва 50–150 мм, накладка на пружинном винте.

Размеры

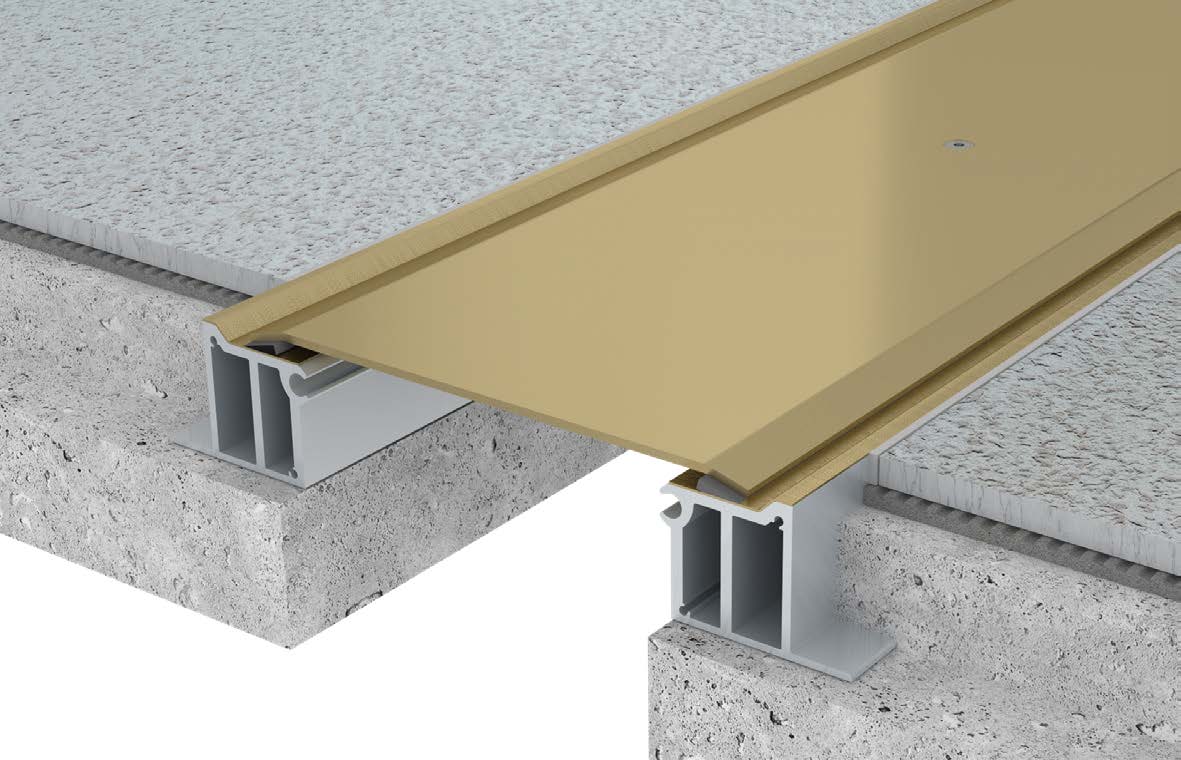

A — ширина деформационного шва между берегами плиты. H — монтажная высота: толщина слоя пола, в который замоноличивается профиль, — от поверхности пола до низа полки. B — видимая ширина профиля на полу. По краям шва — рамки с двумя камерами: они стоят на несущей плите и крепятся анкерами, верх рамок — на уровне пола. Шов закрывает накладка со скошенными краями, она лежит на поверхности пола. Накладку прижимает потайной винт: он проходит через отверстие с зенковкой в накладке и сквозь тягу, а под тягой на винте стоит пружина, которая упирается в кронштейн у противоположного края шва. Второй конец тяги ходит в направляющей. Так накладка следует за смещениями шва в разных направлениях — это и делает профиль сейсмостойким.

Что входит в монтажную высоту H — общие схемы для понимания:

• около 20 мм — плиточный клей и керамическая плитка;
• около 30 мм — самонивелирующийся ровнитель, клей и плитка;
• около 40 мм — грубый ровнитель, затем клей и плитка;
• от 50 мм — стяжка.

Точную высоту профиля подбирают под фактическую толщину пирога пола.

Марка читается так: SV 37 / A. Популярные марки: SV 37/50, SV 37/75, SV 37/100, SV 37/150.

Как подобрать

Вариант с уголками и выбором высоты — SV 35; под тяжёлую технику — SV 57 серии Heavy. Все модели серии — в разделе DEWMARK Standart.

Документы

Документы производителя: спецификация PDF; чертёж DWG — по запросу.

Цена и заказ

Цена зависит от ширины шва и высоты профиля — пришлите марку или размеры и метраж, коммерческое предложение — в течение 30 минут, счёт — в течение часа.
