Дилатационные устройства АКВАСТОП тип ДШКА-УГЛ/060 (на опорах)

Назначение

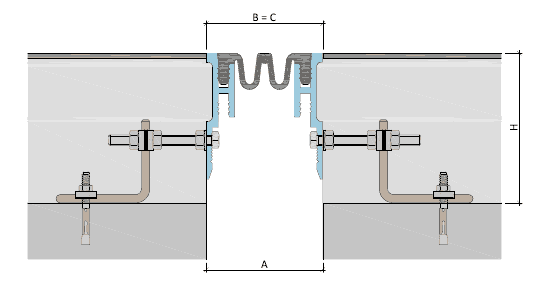

Угловое дилатационное устройство АКВАСТОП тип ДШКА-УГЛ на опорах — исполнение для примыкания пол-стена, когда профиль нужно поднять над плитой: устройство ставится на двойные стальные опоры КД, высота H от 120 до 245 мм в зависимости от опоры (КД 080×8 … 205×8). Компенсатор К3-044 из ТЭП. Опоры КД подбираются по высоте узла и указываются в заказе отдельно.

Допустимая эксплуатационная нагрузка — от 0,7 до 1,8 МПа. Нагрузку определяют по самой тяжёлой технике, которая заезжает на шов хотя бы изредка: пожарная машина раз в год — это тоже нагрузка.

Исполнения

• Накладное
• Закладное
• Фасадное

Накладное монтируется по готовому шву, закладное встаёт в тело конструкции до бетонирования. Угловое исполнение есть — оно нужно для примыканий пол-стена, стена-стена и ступеней. Это отдельная позиция прейскуранта, прямой профиль на угол не встаёт.

Как подобрать типоразмер

В марке после дроби — номинальная ширина деформационного шва в миллиметрах: профиль с индексом 050 ставится в шов 50 мм. У этого семейства ширина шва от 20 до 110 мм.

Ширина именно номинальная. При бетонировании берега шва расходятся, и по длине одного шва расстояние получается неодинаковым. Подбирайте по замеру в самом широком месте — иначе устройство не встанет там, где шов разошёлся.

Опоры КД — заказываются отдельно

Цена указана за 1 пог. м устройства (направляющие с компенсатором). Опоры КД — отдельная позиция, комплект на метр шва: в него уже входят кронштейны, болты М10×100, гайки, прямоугольные шайбы и клиновые анкеры М10×95 (на 3 м шва — 6 кронштейнов, 14 болтов, 34 гайки, 18 шайб, 6 анкеров). Отдельно крепёж покупать не нужно. Высота опоры подбирается по пирогу пола:

Монтаж на опорах (по рекомендациям завода)

1. Подготовить поверхность плиты вдоль шва.
2. На свободном месте собрать устройство: направляющие профили, компенсатор, кронштейны КД, болты и гайки — по схеме монтажа.
3. Выставить профили на монтажную ширину С тремя отрезками компенсатора длиной 50 мм: два по краям, один по центру.
4. Замок компенсатора смазать силиконовой смазкой или мыльным раствором, направить в посадочное место профиля и вдавить деревянным бруском. Бить по компенсатору нельзя.
5. Пробурить отверстия под клиновые анкеры М10×95 на глубину 65–70 мм с шагом по схеме, удалить пыль, забить анкеры, снять гайки.
6. Установить собранное устройство на резьбу анкеров, затянуть гайки с равным усилием на всех опорах.
7. Выставить устройство по высоте кронштейнами: верхняя кромка профиля — по проектной отметке чистого пола.
8. Между профилями заложить экструдированный пенополистирол, чтобы бетон не попал в полость шва.
9. Выполнить бетонные работы.
10. Извлечь отрезки компенсатора и установить целый компенсатор по всей длине шва.

Отгрузка

Отгружается хлыстами по 3 погонных метра. Метраж округляется вверх до кратного трём: заказать 7 метров нельзя, только 6 или 9. Зенковка под крепёж выполняется по запросу — многие делают её на объекте сами.

Транспортирование и хранение

Изделия перевозят транспортом всех видов в условиях, исключающих механические повреждения и загрязнение. Хранить в заводской упаковке, не подвергать деформирующим нагрузкам, защищать от нефтепродуктов и органических растворителей.

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие изделий требованиям нормативных документов при соблюдении условий применения, правил транспортирования, хранения и указаний по эксплуатации. Гарантия распространяется на эксплуатационные характеристики при условии, что все работы по установке выполнены в соответствии с регламентами, согласованными с изготовителем.

Потребитель несёт ответственность за соответствие выбранного типа изделия назначению и условиям эксплуатации.

Доставка:

• По Санкт-Петербургу и Ленинградской области
• В регионы — транспортной компанией

Чертёж узла: скачать DWG серии ДШКА · вся библиотека узлов

Сертификат и паспорт качества

ООО «БАЛТЕХ» — официальный торговый партнёр АКВАБАРЬЕР (письмо № 26/2703 от 24.03.2026). На каждую отгрузку — паспорт качества по накладной: марка, количество, дата, печать изготовителя. Устройство выпускается по ТУ 5225-004-58093526-2013 и подтверждено сертификатом соответствия до 26.04.2029. Все сертификаты и документы →

Условия для юридических лиц

Ответ по известной марке — в течение часа, счёт — до двух часов в рабочее время; КП с подбором по чертежу — в тот же рабочий день. Чертёж узла или фотографию шва присылайте на sale@aquabarrier-spb.ru или звоните +7 (812) 210-00-66: вернём марку, объём с учётом кратности отгрузки и счёт. Счёт для юрлиц и ИП, цены с НДС 22 %. Отгрузку запускаем по платёжному поручению с отметкой банка — ждать зачисления денег не нужно. Ходовые типоразмеры завод отгружает со своего склада за 1–2 дня, редкие марки идут в производство — точный срок называем при подтверждении заказа, до оплаты. ЭДО, включая транспортный, — всё оформляем сами. Аккредитация на 8 площадках 44-ФЗ и 223-ФЗ, спецсчёт в Сбербанке. Все условия для юрлиц →

Написания марки для поиска: DSHKA-UGL/060, ДШKA-YГЛ/060.
